В этом выпуске мы переходим к изучению траблшутинга Mindray DC-80. Если вы еще не видели обзор и его сравнение с DC-8, то скорее переходите по этой ссылке.
Итак, начнем с тезиса, что тест на самодиагностику системы — это наше все. Обязательно проводите его во время ТО или ремонта. Что касается информации об ошибках, то ее можно найти в сервис мануале в Главе 13.
Отсутствие эхо-сигнала на датчиках
⚠️ Проблема: После включения питания на всех датчиках отсутствует эхо-сигнал, однако система определяет эти датчики. В меню системной информации и меню подробной информации о системе на экране ECN/TCN отображается «Incorrect», на плате Front-End Power Main Board отображается «???».

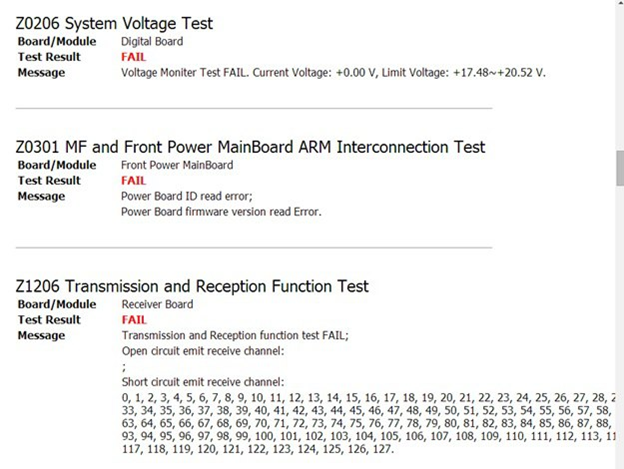

💡 Причина: Нам необходимо удостовериться, имеется ли сбой только на одном датчике или на всех датчиках. В этом случае можно идентифицировать все зонды, но нет эхо-сигнала. При прослушивании датчика на наличие характерного звука мы обнаружили, что он отсутствуют, это означает, что напряжение PHV некорректное. Возможны сбои в платах transmission board, Front-End Power Main Board. После проведения самотестирования, в отчете о тестировании появляется следующее сообщение:

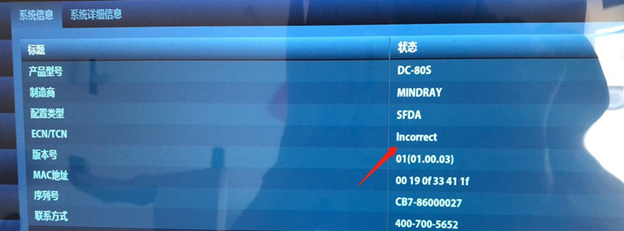

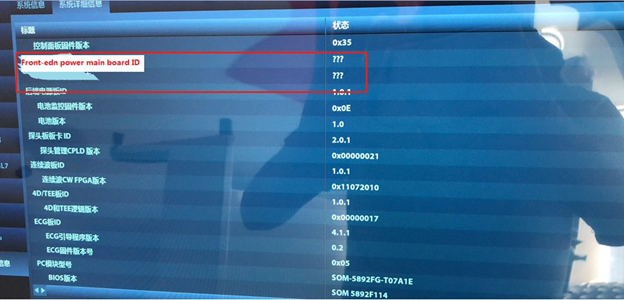

Проверив меню «About» и «About detail», мы обнаружили, что на ECN/TCN отображается «Incorrect», а в идентификаторе основной платы внешнего источника питания отображается «???», основная плата внешнего источника питания не может быть идентифицирована. В соответствии с этой ситуацией, логика, загруженная на плату Front-End Power Main Board, может быть повреждена, и по этой причине плата не может быть идентифицирована. После замены платы Front-End Power Main Board неисправность все еще существует. При объединении ID канала считывания с платой Front-End Power Main Board информация об ID будет загружена на плату Digital Board, а затем на цифровую плату через последовательный порт для идентификации ID платы Front-End Power Main Board.
Если с последовательным портом на плате Digital Board возникла проблема, это также приведет к невозможности определения ID, а затем к тому, что плата front-end power board не сможет нормально работать. В то же время в отчете о самопроверке платы board также отображается сообщение «Проверка монитора не пройдена», поэтому на плате Digital Board, возможно, что-то не так.
✅ Решение: Замените плату Digital Board.
Искаженная цветопередача

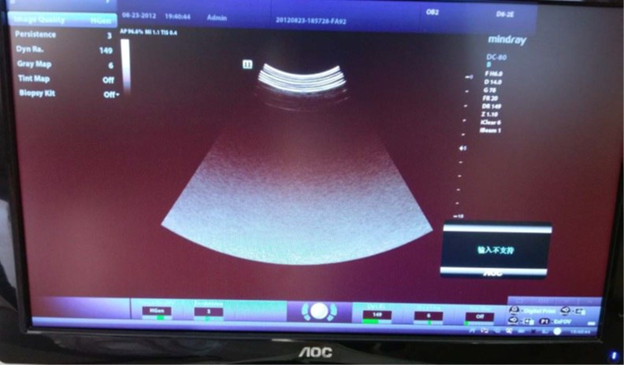

⚠️ Проблема: После включения основного монитора цветопередача монитора искажается. При этом сенсорный экран работает нормально. При подключении к внешнему монитору, цвет не меняется.

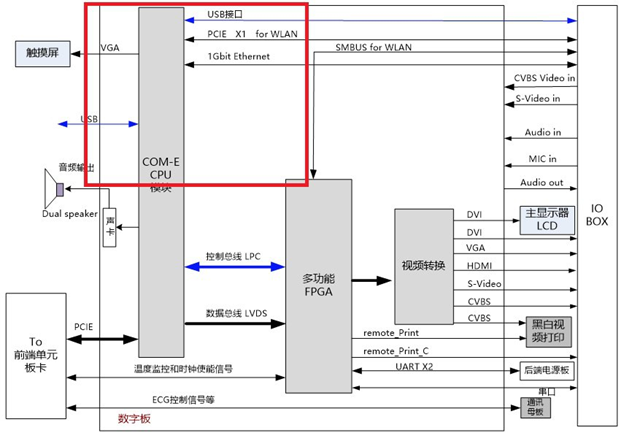

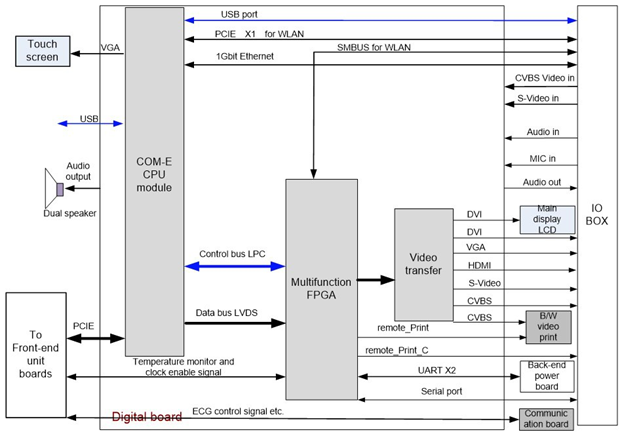

💡 Причина: Сигнал отображения основного монитора поступает от модуля CPU, затем передается на плату Digital Board, затем сигнал передается на основной монитор, а внешний сигнал VGA совпадает с сигналом основного монитора. Но сигнал сенсорного экрана напрямую выдается модулем CPU. Мы помним, что и внешний дисплей, и основной монитор имеют ненормальную цветопередачу, при этом сенсорный экран работает нормально. Следовательно, проблема в плате Digital Board.
✅ Решение: Замените плату Digital Board.
Проблема сенсорного экрана 1
⚠️ Проблема: После включения аппарата основной монитор работает нормально, однако сенсорный экран ничего не отображает, кроме надписи "no signal". В то же время сенсорный экран реагирует на касания.
💡 Причина: По каналу отображения сенсорного экрана включает модуль CPU, кабель сенсорного экрана и сенсорный экран. Так как основной монитор работает исправно, поэтому мы можем исключить модуль CPU. Заново подключите кабель сенсорного экрана, чтобы убедиться, нет ли проблем с подключением кабеля. Проблема связана с самим сенсорным экраном или кабелем сенсорного экрана.
✅ Решение: Замените кабель сенсорного экрана или сенсорный экран.
Проблема сенсорного экрана 2

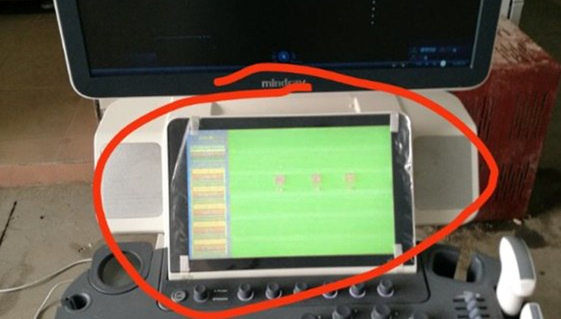

⚠️ Проблема: Во время работы на DC-80, сенсорный экран отображается зеленым цветом, но его сенсорная функция работает нормально, как показано ниже:
💡 Причина: В данном случае питание сенсорного экрана в порядке. Повторное подключение кабеля сенсорного экрана не решает проблему, соответственно, дефект заключается в самом сенсорном экране.
✅ Решение: Замените сенсорный экран.
Ошибка 3D-сканирования

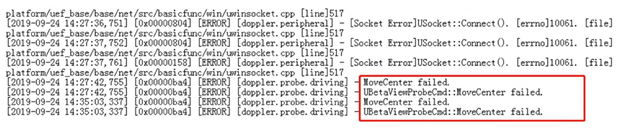

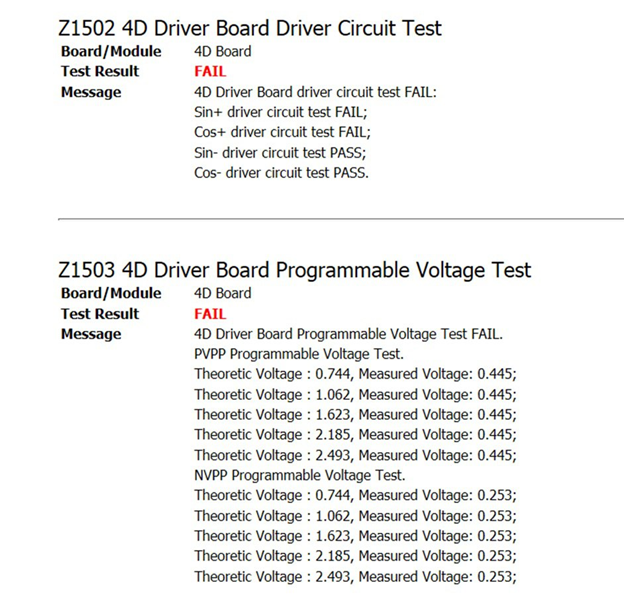

⚠️ Проблема: При запуске сканирования 3D-изображения в нижнем левом углу появляется запрос «capturing , please wait», но изображение не отображается, и двигатель внутри датчика 4D не реагирует. После замены датчика 4D и платы 4D проблема все еще не решена. Файл журнала и отчет самопроверки приведены ниже:

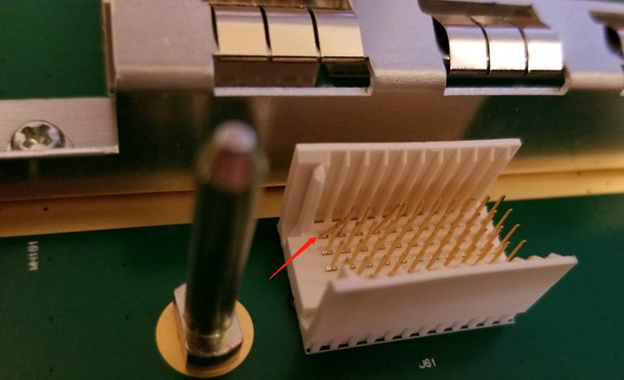

💡 Причина: Согласно отчету самопроверки, источник питания платы 4D неисправен, а двигатель внутри датчика 4D не может сместиться в центральное положение, поэтому он не может начать сканирование 3D-изображения. Для платы 4D источник питания подается через вспомогательную плату питания Front-end power auxiliary board, а затем через плату связи Communication Mother Board на плату 4D. После проверки платы Communication Board, разъем на ней (ниже на рисунке), который подключается к плате 4D, был сломан, два контакта погнуты. Это приводит к неправильному питанию платы 4D, поэтому плата 4D не может управлять двигателем внутри датчика 4D для сканирования.
✅ Решение: Замените плату Communication Mother Board.
