Внешний вид

Итак, мы переходим к финальной модели портативной линейки ультразвуковых сканеров Mindray. Глядя на MX7, невольно навевается внешнее сходство с одним из ноутбуков компании ASUS.

Asus Zenbook Pro Duo

Качество визуализации Mindray MX7 заявлено экспертным. Платформа ZST+ зонного сканирования позволяет проводить диагностику с высокой точностью.

Аппарат легкий и тонкий — 3 кг и 44 мм в толщину. Монитор раскрывается на 185 градусов.

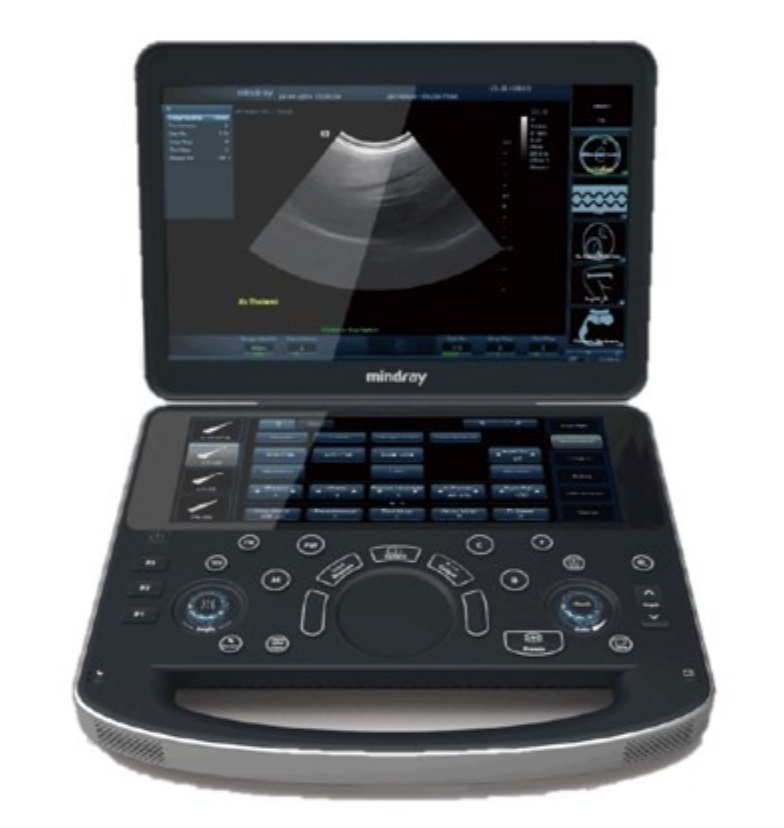

Рассмотрим MX7 с фронтальной стороны. Нас встречают три основных элемента: контрольная панель, основной LED-монитор (15,6″; 1920х1080) и рабочая сенсорная панель (12,3″; 1920х720).

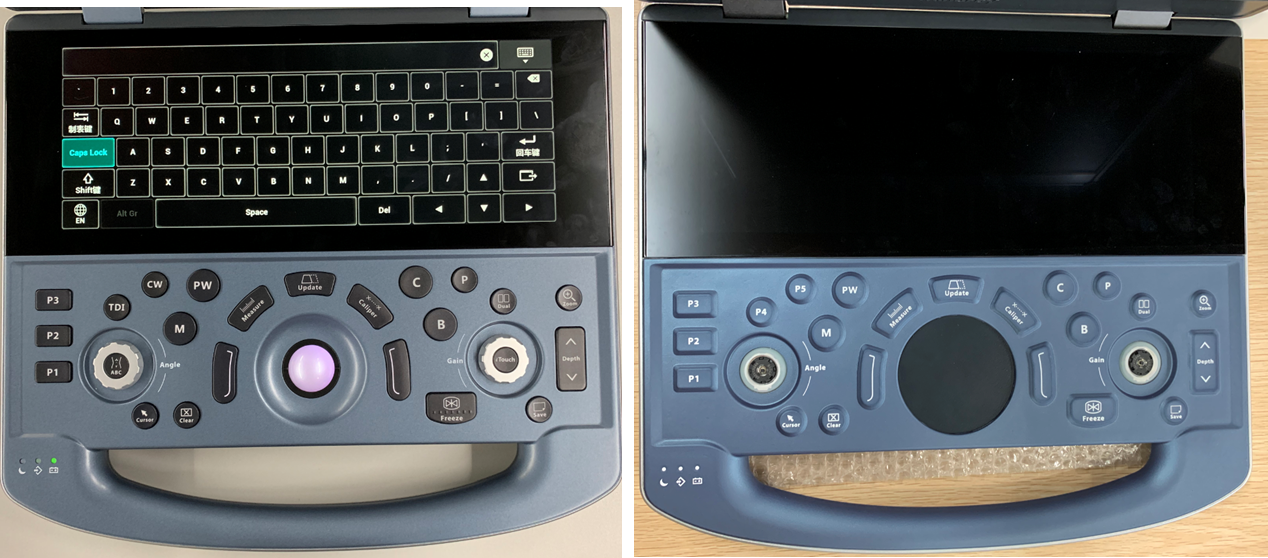

Можно также встретить водонепроницаемую модель (отличия на изображении ниже).

Слева — обычная версия; справа — водонепроницаемая

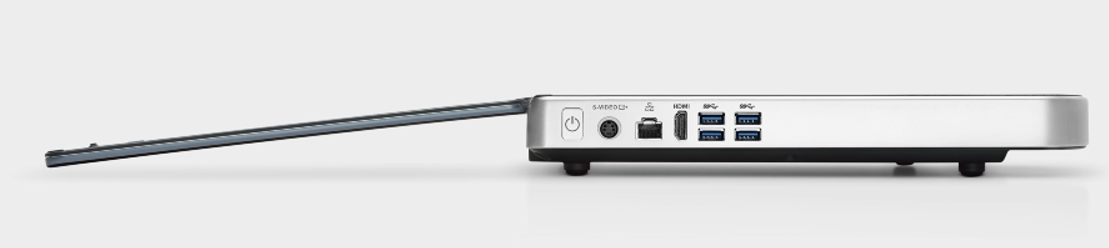

С левой стороны аппарата нас встречают вполне стандартные разъемы:

Кнопка включения
Порт S-Video
Сетевой порт
HDMI
4 порта USB 3.0

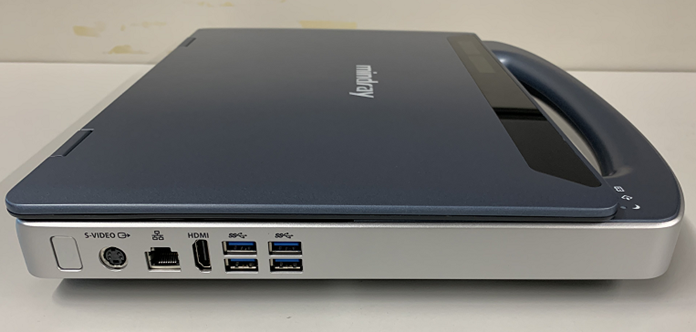

Вид слева

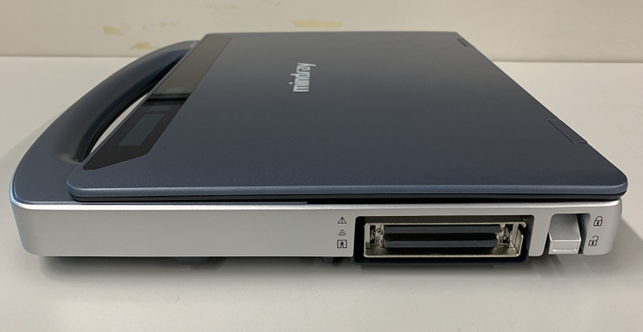

С правой стороны мы можем найти только порт для датчика и фиксирующий замок.

Вид справа

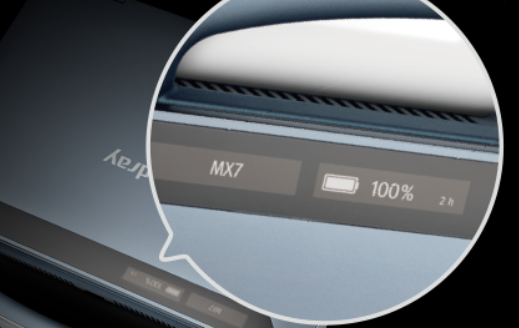

С тыльной стороны монитора имеется дисплей дублирующий статус батареи и примерное оставшееся время, название модели и индикатор переменного тока.

Дублирующий дисплей

С тыльной стороны аппарата находятся только решетка для отвода горячего воздуха и порт для зарядного устройства (он магнитный).

Перейдем к тележкам для этой системы. Mindray MX7 может идти в комплекте с тележкой MT2 или MT3. Чаще всего встречается MT3.

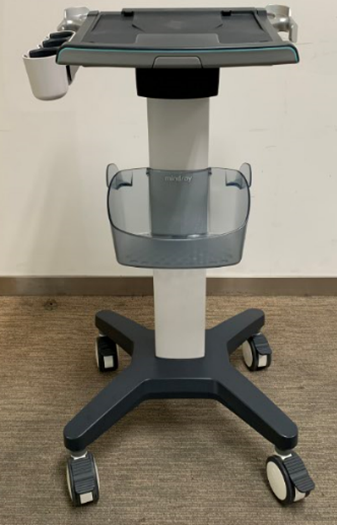

Тележка MT2 довольно проста и не имеет никаких дополнительных модулей.

MT2

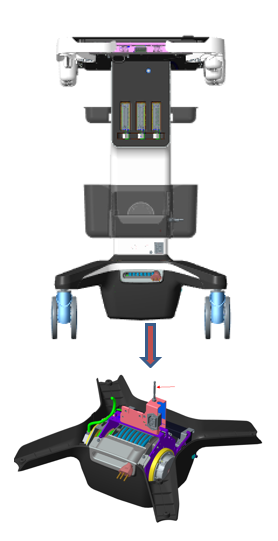

Тележка MT3 имеет разветвитель на три порта — PEM-3, дополнительный блок питания и втяжной сетевой кабель (опционально).

MT3 — тыльная сторона

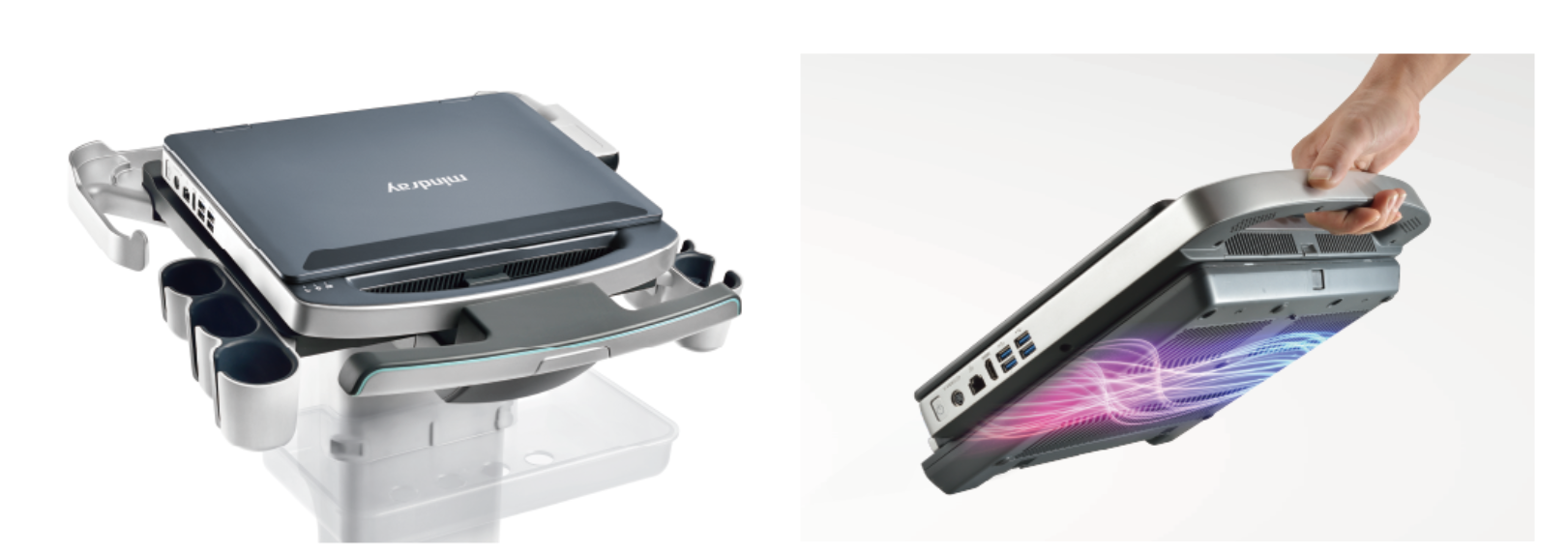

Для обеспечения максимальной автономности портативной системы в комплекте может поставляться U-Bank на 2 или 4 батареи, который устанавливается либо на тележке, либо крепится прямо к MX7.
