Mindray Resona 6/7 | Типичные поломки | Troubleshooting. Часть 2
Medford Service - ремонт медицинского оборудования
Содержание:
- Затемнения в области визуализации
- Полосы в области визуализации
- Проблема отображения на Resona 6
- Проблема запуска системы 1
- Проблема запуска системы 2
С предыдущей частью вы можете ознакомиться перейдя по ссылке.
Затемнения в области визуализации

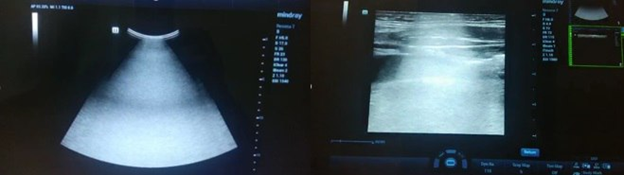

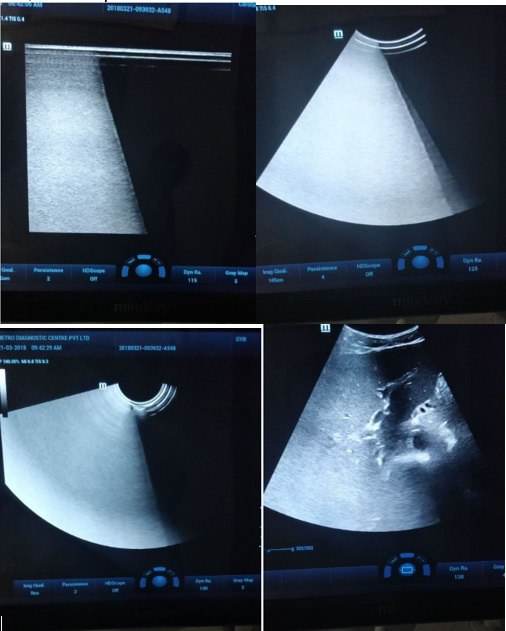

⚠️ Проблема: Во время работы на всех типах датчиков наблюдается эта проблема с изображением, как на фото ниже.
💡 Причина: При подключении любого датчика к любому порту, появляется этот шумовой сигнал, поэтому проблема не связана датчикам и или портами.
Попробуйте поменять местами платы TR A и B, если шум переместился в среднюю область области изображения, поэтому можно предположить, что причина шума сигнала вызван платой TR A.
При перекрестной замене платы TR в позицию А обнаружилось, что изображение приходит в норму.
✅ Решение: Замените дефектную плату TR.
Полосы в области визуализации

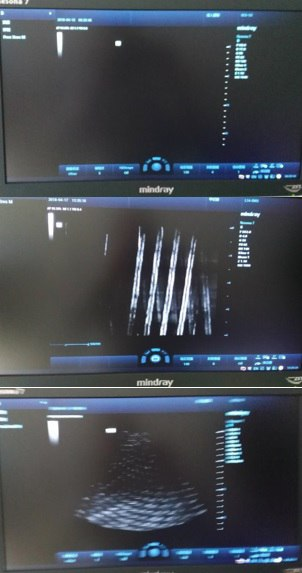

⚠️ Проблема: Во время исследований на мониторе в области ЭХО время от времени появляются помехи в виде полос.
💡 Причина: Проблема связана с платой Engine Board. Проведите самотестирование системы дополнительно.
✅ Решение: Замените плату Engine Board.
Проблема отображения на Resona 6

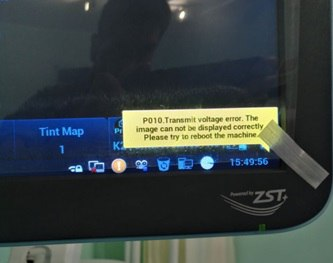

⚠️ Проблема: После полного запуска аппарата Resona 6 появляется сообщение об ошибке "P010 Transmit voltage error, the image cannot be displayed correctly, please try to reboot the machine" (P010 Ошибка передачи напряжения, изображение не может отображаться правильно, попробуйте перезагрузить аппарат).

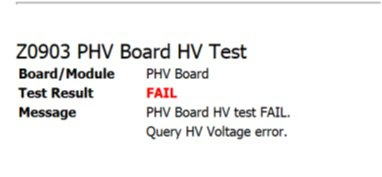

💡 Причина: После самотестирования была обнаружена ошибка «Query HV Voltage error» (Запрос высоковольтного напряжения). Это дефект платы PHV board.
✅ Решение: Замените плату PHV board (PHV Box).
Проблема запуска системы 1

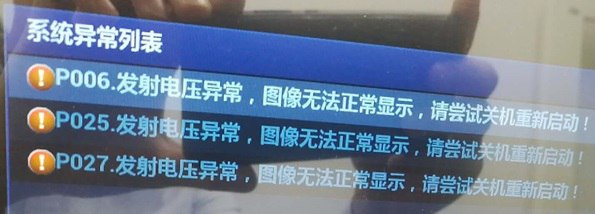

⚠️ Проблема: После полного запуска аппарата система выдает ошибки о некорректной передаче напряжения «P006/P025/P027 Transmit voltage error. image cannot display properly, please try to restart!».

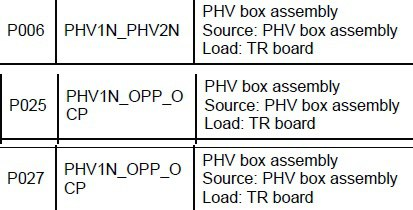

💡 Причина: 1. Сперва проверьте код ошибки в сервисном мануле (описание ошибок приведено ниже).Ошибка связана с потенциальным дефектом PHV box и платой TR board.
2 Уберите все датчики из разъемов,
3\. Извлеките плату TR board C, B и A поочередно для проверки и перезагрузите систему, чтобы проверить, появилось ли снова сообщение об ошибке. Если обнаружилось, что при извлечении одной из плат, сообщение об ошибке исчезло (при этом визуализация нарушена из-за отсутствия платы), то вероятно это и есть дефектная плата TR. Также, возможно, что на плате обнаружится поврежденный элемент.
✅ Решение: Замените дефектную плату TR.
Проблема запуска системы 2

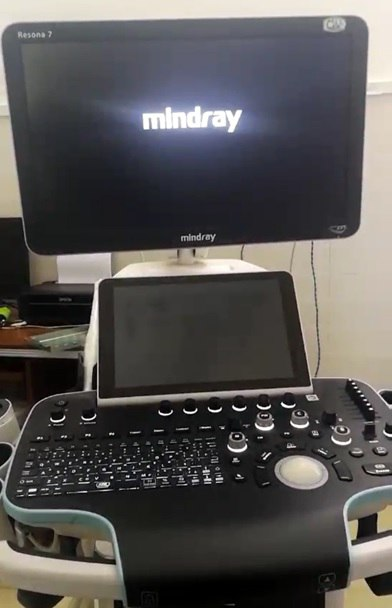

⚠️ Проблема: После включения системы индикаторы панели управления и клавиши подсвечиваются корректно, но система перестает запускаться и «виснет» в момент появления логотипа Mindray.
💡 Причина: 1. Проблема может заключаться в ПО Doppler
2\. Если переустановка ПО Doppler не помогла, то проблема заключается в модуле GPU. Необходимо убедиться в этом и вынуть модуль из аппарата.
✅ Решение: Переустановите ПО Doppler либо замените дефектный модуль GPU.
В следующем выпуске мы разберем оставшиеся типичные неполадки на Resona. Оставайтесь с нами!
