Mindray Resona i9 | Как устроен УЗИ аппарат

Medford Service - ремонт медицинского оборудования

t.me/medfordservice

Содержание:

  1. Внутреннее строение
  2. Front-End Unit
  3. Back-End Unit
  4. User Interface & Peripherals
  5. Power Supply Unit

Мы продолжаем разбираться в аппаратах новой линейки Resona. В этом выпуске мы заглянем внутрь системы. Напоминаем, что на нашем YouTube-канале также вышел видеоролик с обзором.


Внутреннее строение

Начнем со структурной схемы аппарата. Составляющие вполне стандартные:

  • Front-End и Back-End unit
  • User Interface
  • Power Supply Unit

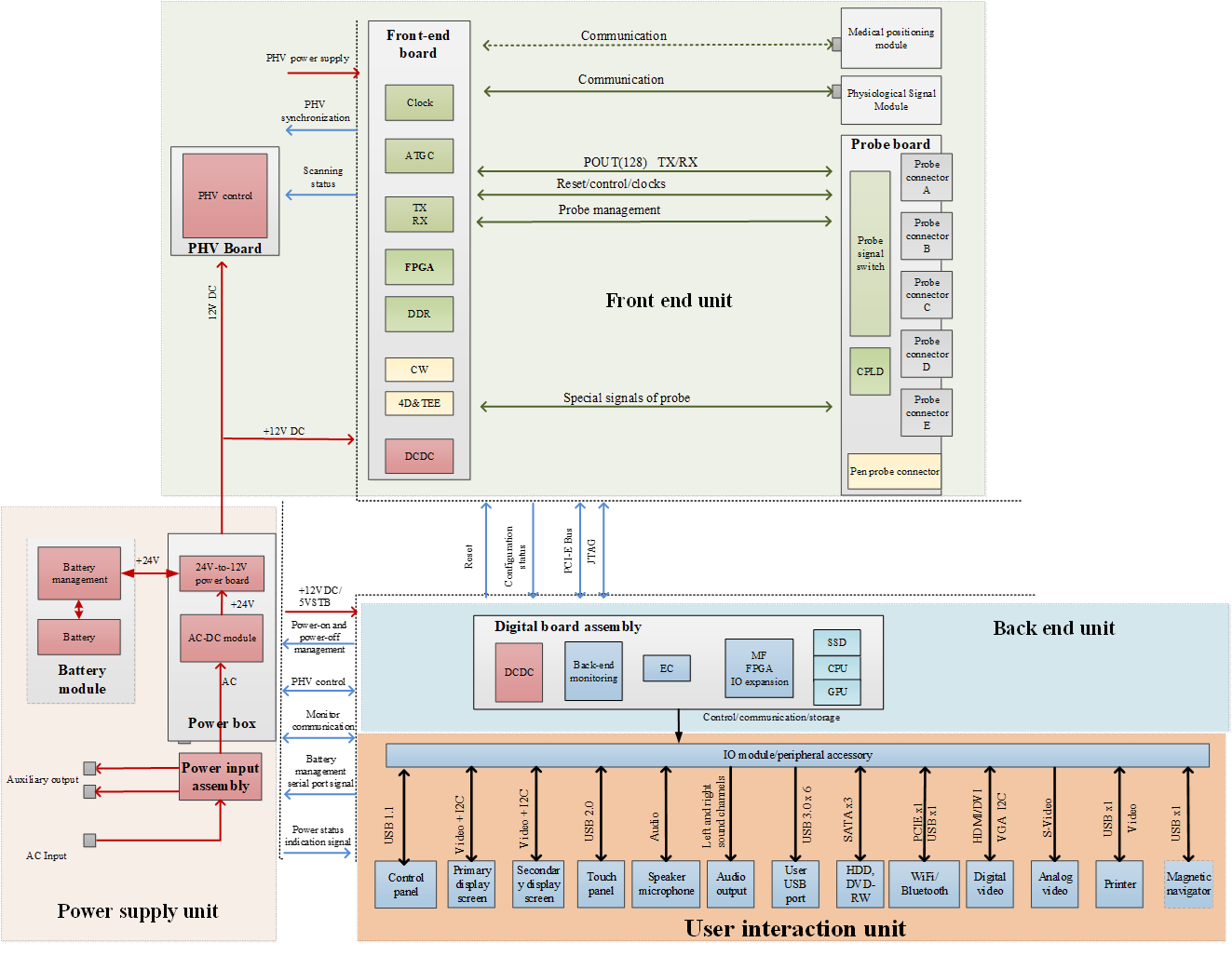

Структурная схема аппарата

Структурная схема аппарата

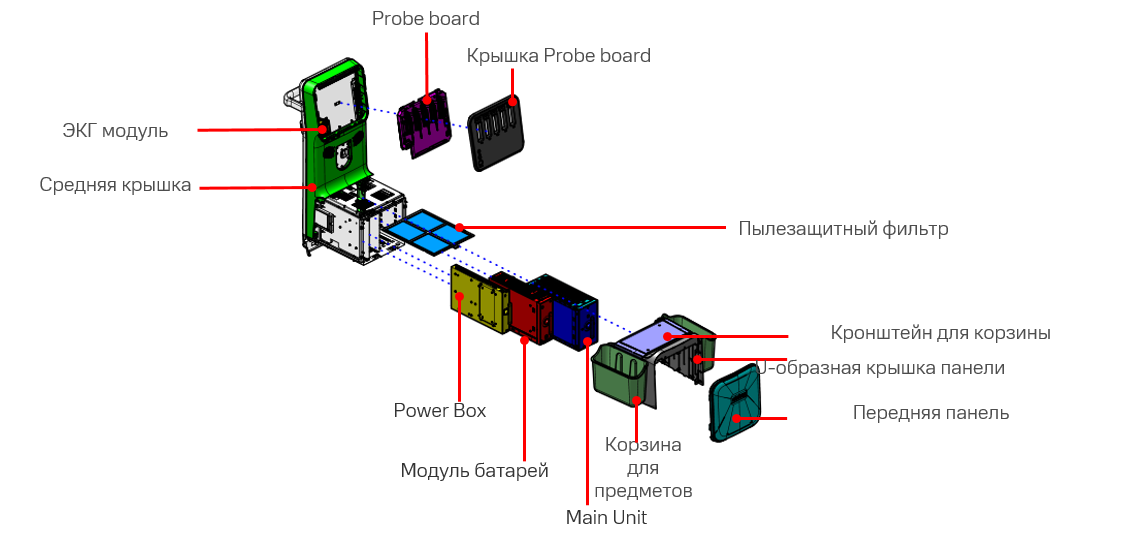

Далее рассмотрим взрыв схему аппарата.

Main Unit

Main Unit

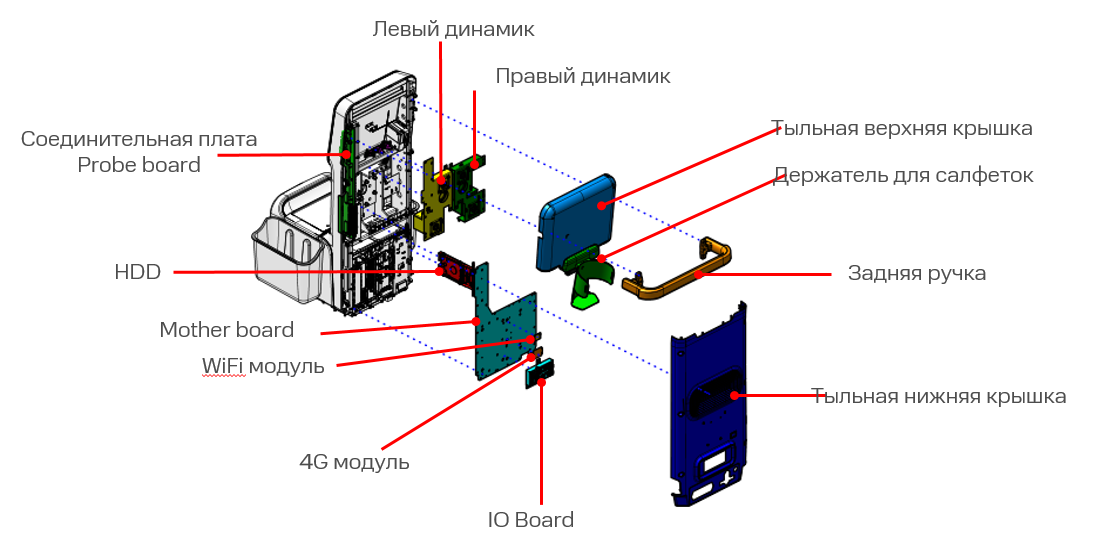

Тыльная сторона Main Unit

Тыльная сторона Main Unit


Front-End Unit

В аппарате есть пять 260-контактных портов S-типа. Каждый порт датчика имеет матрицу в 128 элемента, соединенных с физическим каналом Main Unit. Датчики управляются Front-End блоком.

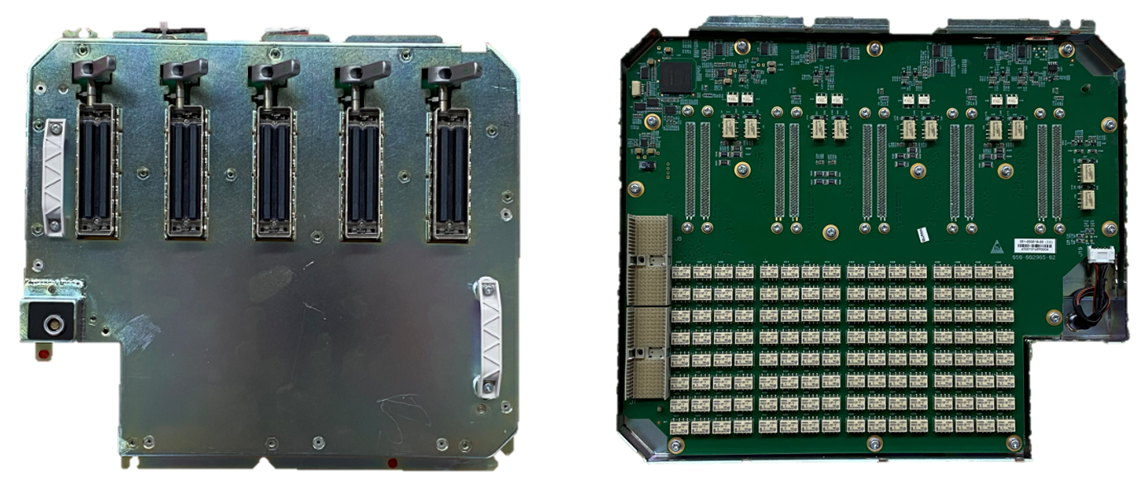

Probe Board

Probe Board

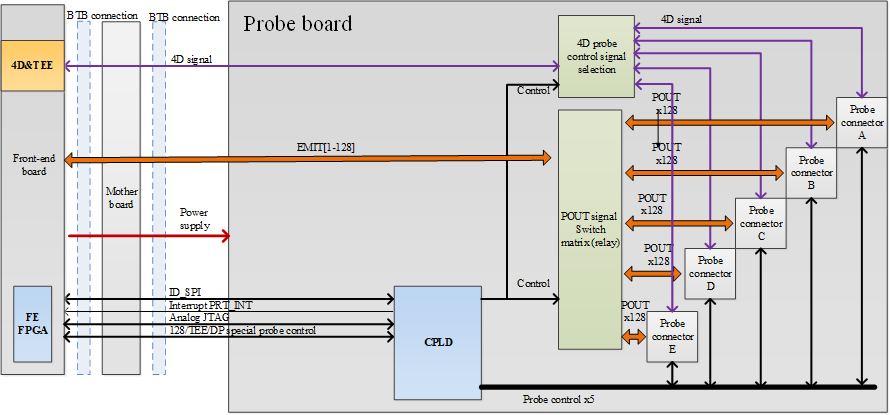

Структурная схема Probe Board

Структурная схема Probe Board

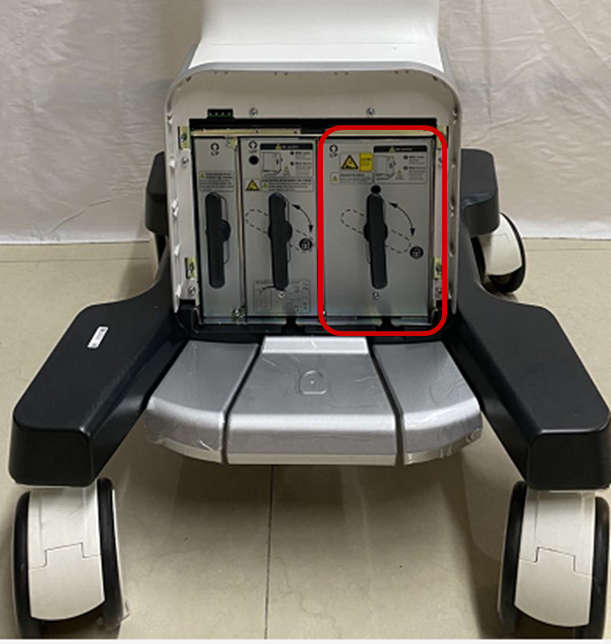

Перейдем к Main Unit. При снятии крышки передней панели он находится справа и вытаскивается с помощью поворотного фиксатора.

Main Unit

Main Unit

На взрыв-схеме:

  • Бирюзовая - плата Front-End Board
  • Желтая - плата PHV
  • Красная - Digital Board + CPU (часть Back-End)
  • Темно-фиолетовая - модуль GPU (часть Back-End)
  • Фиолетовая - 4D&TEE Board
  • Синяя - CW модуль

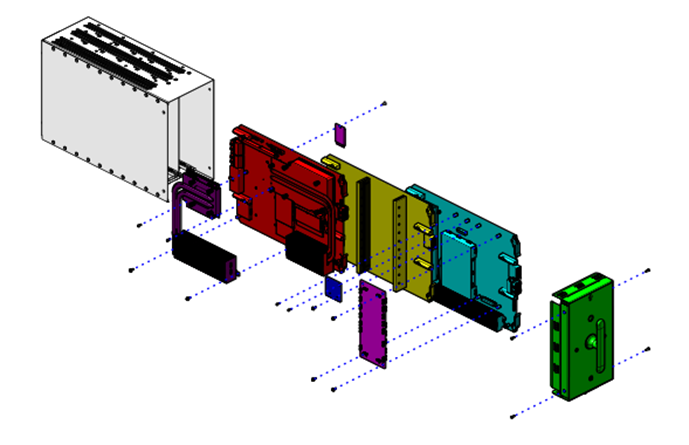

Взрыв-схема Main Unit Box

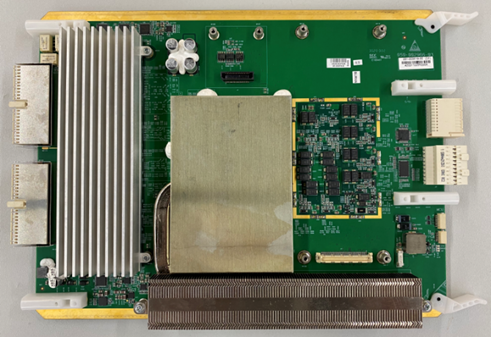

Плата Front-End отвечает за функции обеспечения низковольтного питания, поддержки 128 каналов передачи-приема сигнала, дискретизации сигнала от платы CW, а также поддержки карандашного датчика и др.

Front-End Board

На изображении верхняя плата - CW, нижняя плата - 4D&TEE

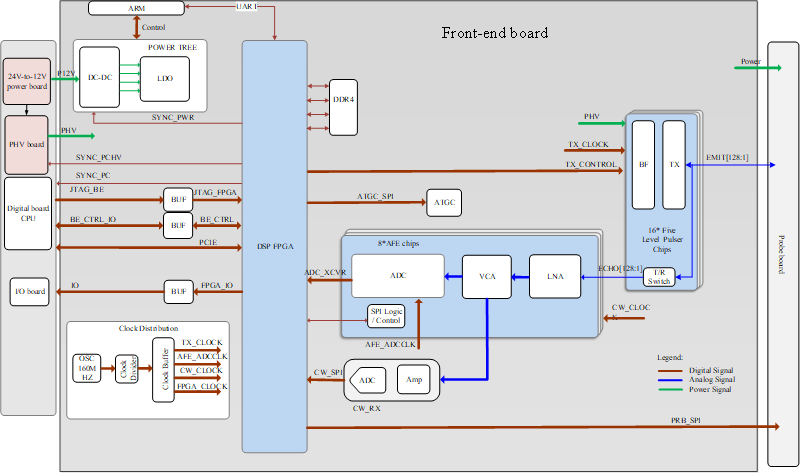

Структурная схема Front-End

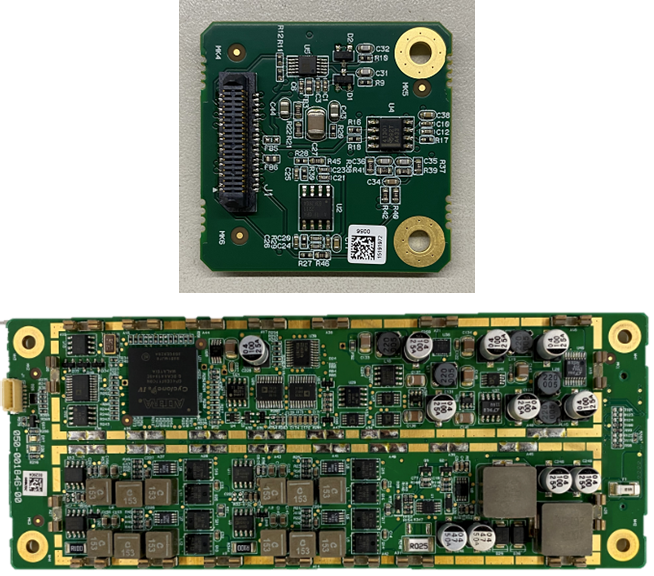

Плата PHV подает питание на схему передачи.

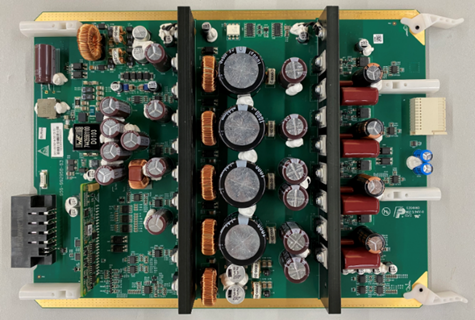

PHV Board

PHV Board

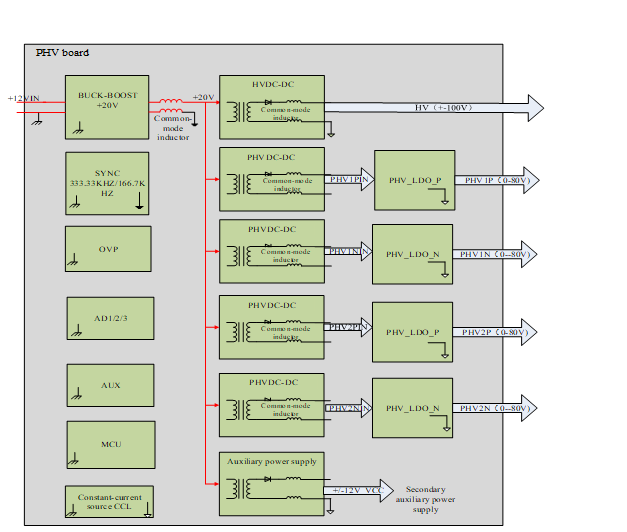

Структурная схема PHV Board

Структурная схема PHV Board

Немаловажным элементом фронтэнда является и ЭКГ модуль. Находится в одном узле с платой Probe Board.

ЭКГ модуль

ЭКГ модуль


Back-End Unit

В состав бэкендовской части входят:

  • Digital Board + CPU
  • Графический процессор GPU
  • SSD
  • HDD
  • IO board
  • Mother Board

В функции Digital + CPU входят поддержка CPU, модуля GPU, расширение порта ввода-вывода CPU, управление включением питания, общий внутренний мониторинг.

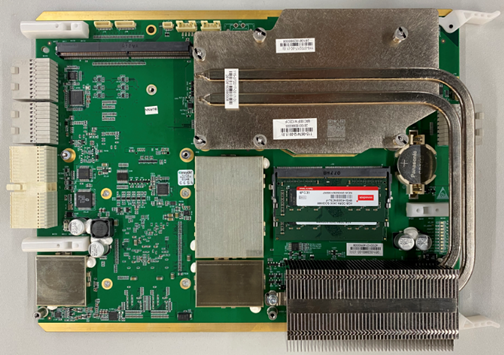

Digital Board + CPU

Digital Board + CPU

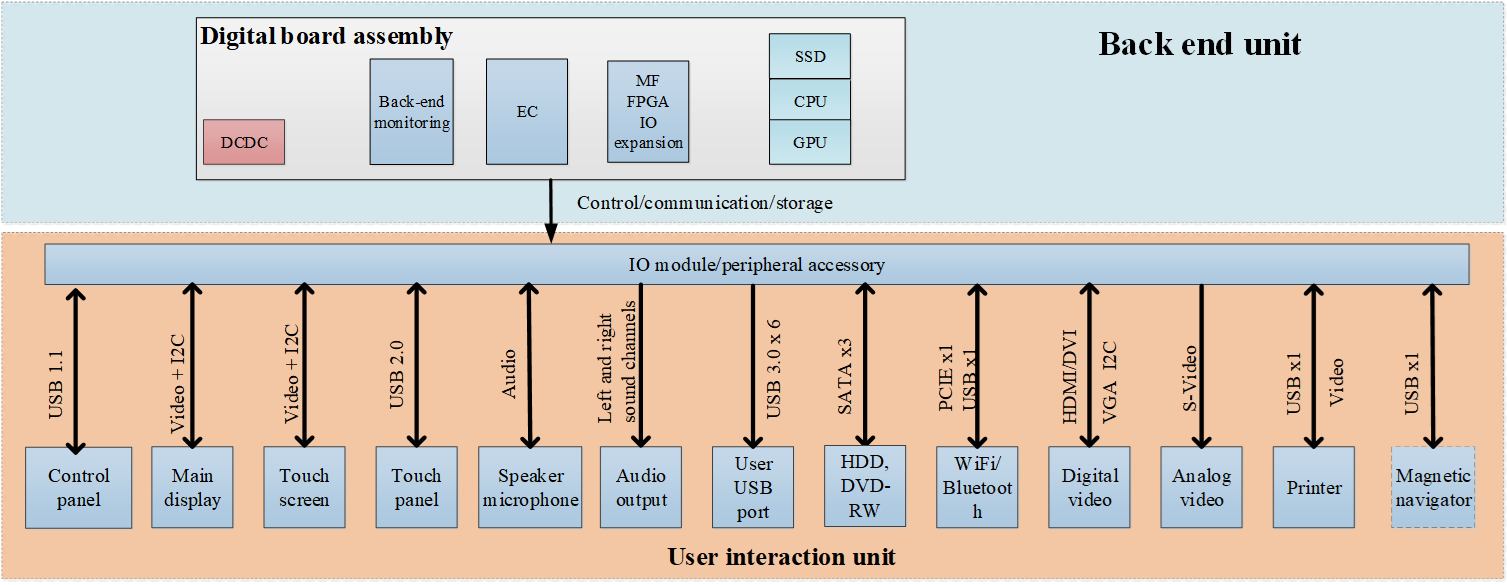

Структурная схема Back-End Unit

Структурная схема Back-End Unit

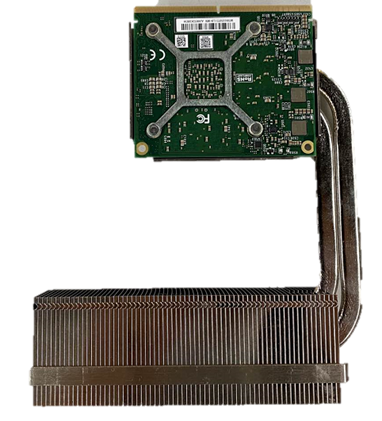

К Digital Board крепится модуль графического процессора

GPU

GPU


Вся информация об операционной системе и ПО Doppler содержится на SSD накопителе на 128 Гб. Информация об исследованиях хранится на HDD носителе на 1 Тб. Он расположен с тыльной стороны аппарата за задней крышкой.

SSD 128 Gb

SSD 128 Gb

HDD 1 Tb

HDD 1 Tb


Перейдем к самому важному — материнской плате. Она также расположена с тыльной стороны

Материнская плата

Материнская плата

1,2 - USB передней панели
3 - выход 12В на плату адаптера панели управления
4 - связь с контрольной панелью
5 - USB сигнал на плату адаптера панели управления
6 - HDMI порт главного монитора
7 - HDMI сенсорного экрана
8 - ЭКГ
9 - 12В к модулям за передней крышкой
10 - HDD сигнал
11 - питание HDD
12 - динамики
13 - микрофон
14 - дополнительный выход
15 - вход AC
16 - вентиляторы

Wi-Fi и 4G модуль также находятся на материнской плате, но их уже можно отнести к Периферийным устройствам.

1 - Wi-Fi модуль, 2 - 4G модуль

1 - Wi-Fi модуль, 2 - 4G модуль


User Interface & Peripherals

В состав периферийных устройств входят:

  • Панель управления
  • Плата адаптера панели управления
  • Маленькая клавиатура
  • Сенсорный экран (15,6 дюймов Full HD)
  • Монитор (23,8 дюйма Full HD)
  • Wi-Fi и 4G модули
  • Плата ввода-вывода

На изображении ниже показан вид контрольной панели снизу и ее составляющие.

Control Panel

Control Panel

Элементы панели управления

Элементы панели управления


Перейдем к плате адаптера панели управления:

Control Panel Adapter Board

Control Panel Adapter Board

1 - USB 3.0 к панели управления
2 - Type-C
3,4 - 12В к подогревателю геля справа и слева соответственно
5 - HDMI к монитору
6 - 12В к монитору
7 - 12В входные от материнской платы
8 - резервный порт
9 - плата питания и связи сенсорного экрана
10 - питание сенсорного экрана
11 - USB сигнал к сенсорному экрану
12 - USB сигнал к маленькой клавиатуре
13 - порт питания и связи панели управления
14 - связь с материнской платой
15 - USB связь с материнской платой
16 - HDMI к сенсорному экрану

Еще одним элементом периферии является маленькая клавиатура. Из паза ее можно достать, приподняв через специальное отверстие под панелью управления.

Small Keyboard

Small Keyboard

IO Board находится с тыльной стороны аппарата ближе к материнской плате.

IO Board

IO Board


Power Supply Unit

Перейдем, наконец, к системе питания аппарата. К ее элементам относятся:

1) Узел ввода мощности

Power input assembly

Power input assembly

2) Блок питания

Power Box

Power Box

Строение Power Box

Строение Power Box

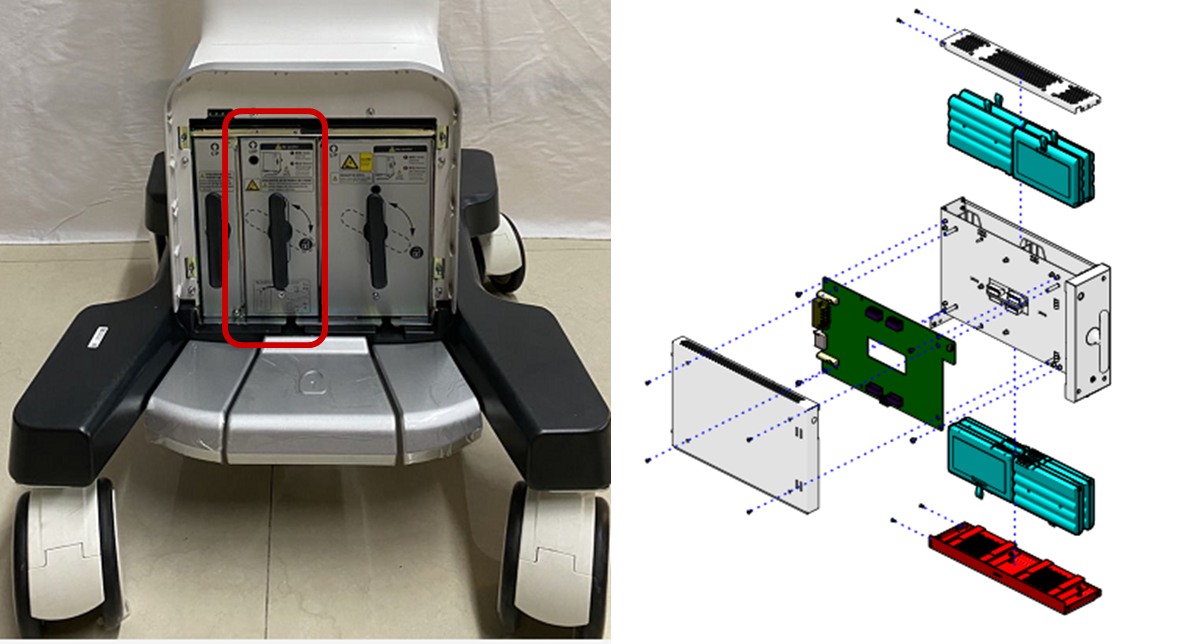

3) Аккумуляторный модуль

Battery module

Battery module

Сверху вниз: Батарея, Плата управления батареей, Охлаждение

Сверху вниз: Батарея, Плата управления батареей, Охлаждение


Мы подошли к концу выпуска. Он получился довольно объемный, но мы рассмотрели каждую деталь аппарата. В аппарате Imagyn I9 все будет выглядеть аналогичным образом. Спасибо, что вы с нами!
