Mindray DC-70 Pro X-Insight | Как устроен УЗИ аппарат

---

Содержание:

1. Внешний вид аппарата
2. Внутреннее строение
3. Front-End Unit
4. Back-End Unit
5. Peripheral & User Interface
6. Power Supply Unit

---

Внешний вид аппарата

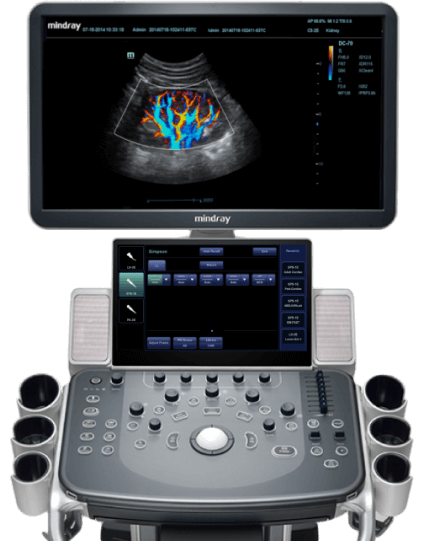

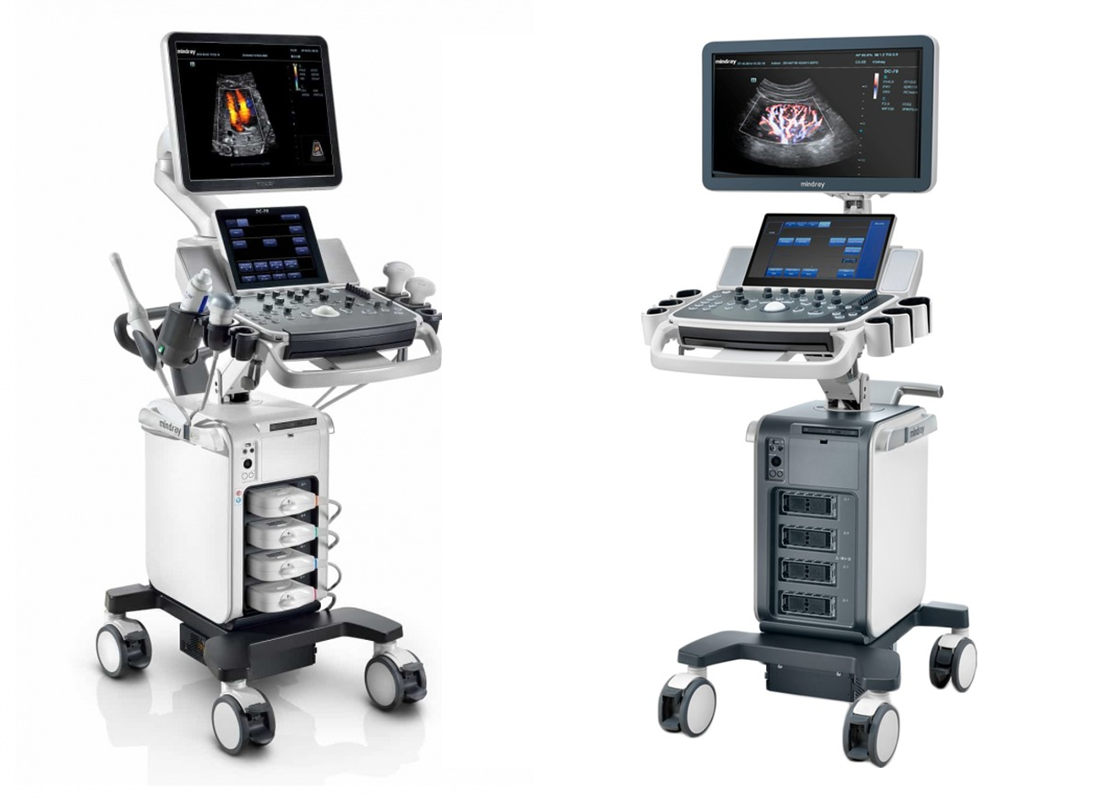

Линейка стационарных аппаратов DC от Mindray хорошо себя зарекомендовала на российском рынке, и она постоянно модернизируется. Так, на замену обычной семидесятке пришел когда-то DC-70 Pro X-Insight. В этом выпуске речь пойдет именно о нем.

Он позиционируется наравне с такими аппаратами как Voluson S8, Logiq P9 и Affiniti 50.

Качество визуализации на DC-70 Pro X-Insight впечатляющее.

Отличительной особенностью новой семидесятки является наличие монокристаллических датчиков.

Других отличительных особенностей новой версии не много, но и не мало:

• Широкоформатный Full HD монитор 23,8 дюйма
• Сенсорный экран 13,3 дюйма

• Платформа X-Insight, лучшее качество визуализации и скорость работы во время исследований
• Корпус в обновленном цвете
• Другая ручка для транспортировки

Расположение внутренних модулей такое же как и у семидесятки старой версии.

---

Внутреннее строение

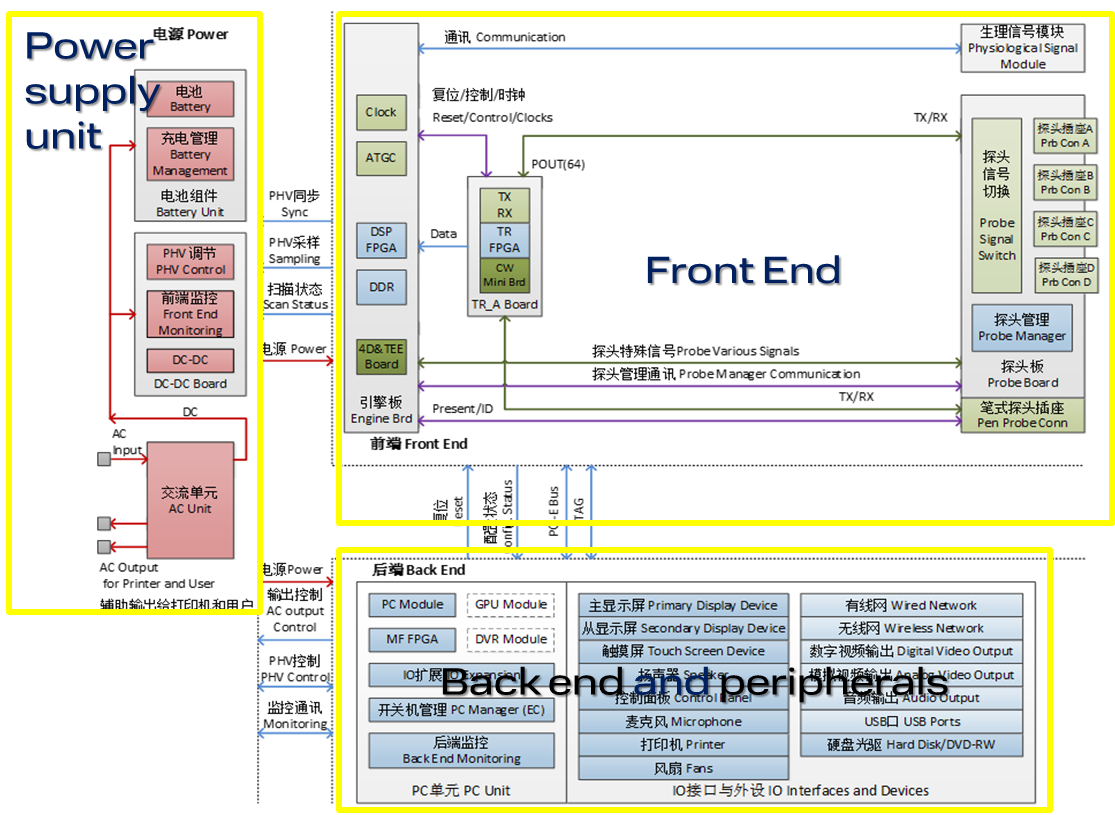

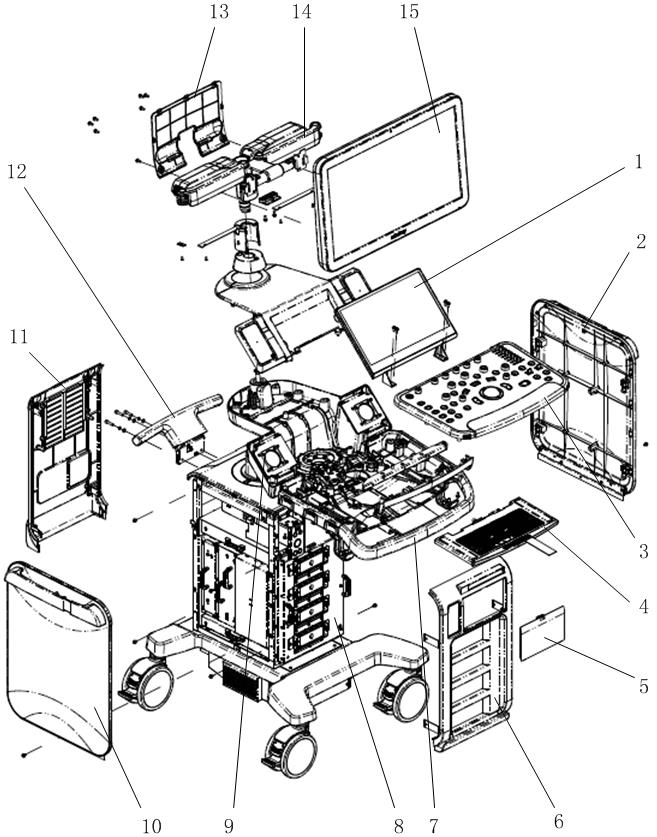

На изображении ниже приведена схема устройства DC-70 Pro X-I

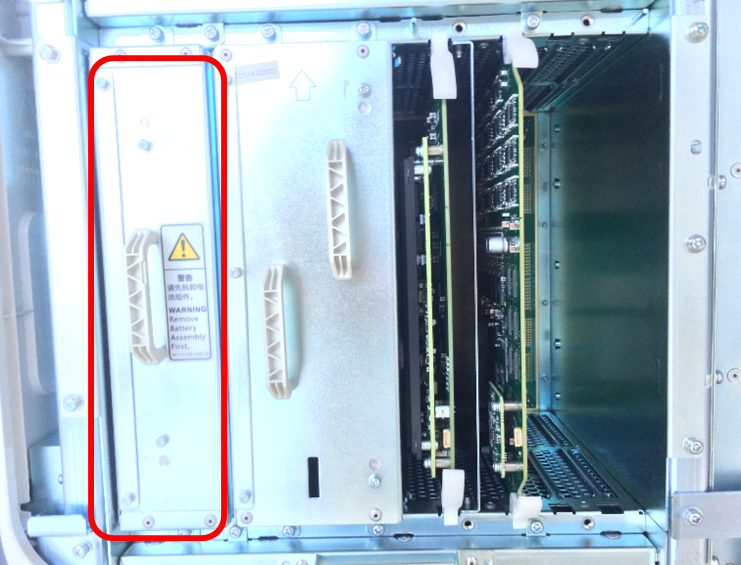

Все как и у всех УЗИ аппаратов. Чтобы добраться до внутренностей аппарата, необходимо снять боковые стенки. Нужно выкрутить винт снизу под стенкой и аккуратно потянуть ее вверх относительно пола.

---

Front-End Unit

В состав фронта входит:

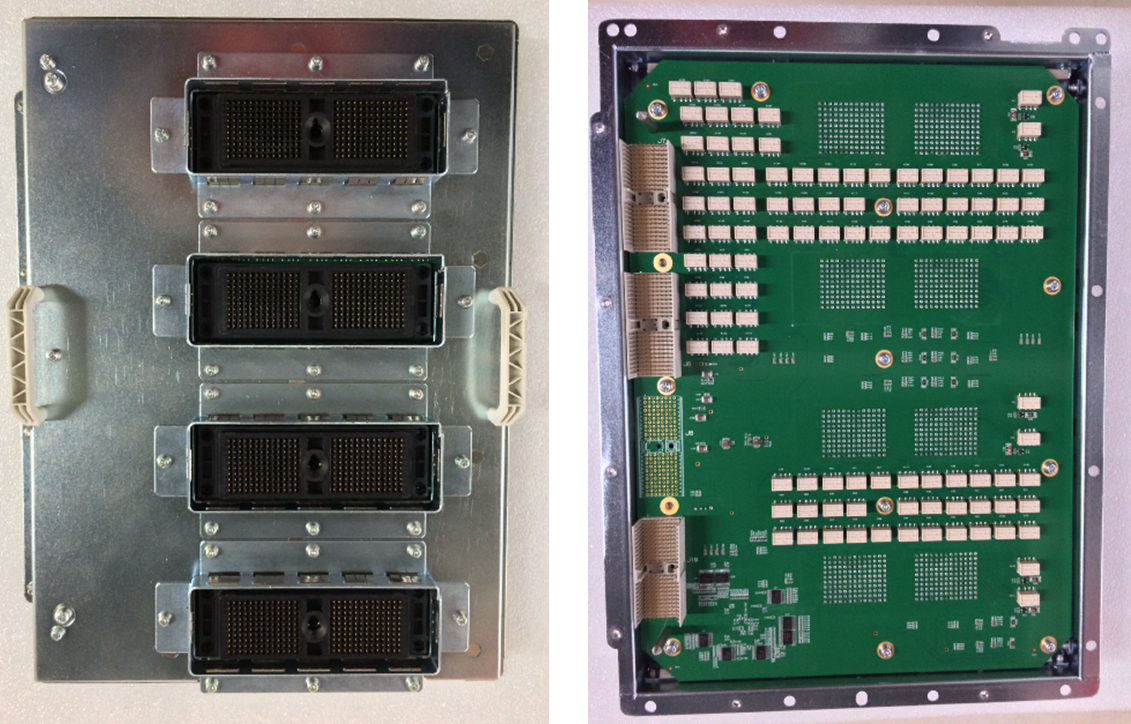

• Плата Probe board

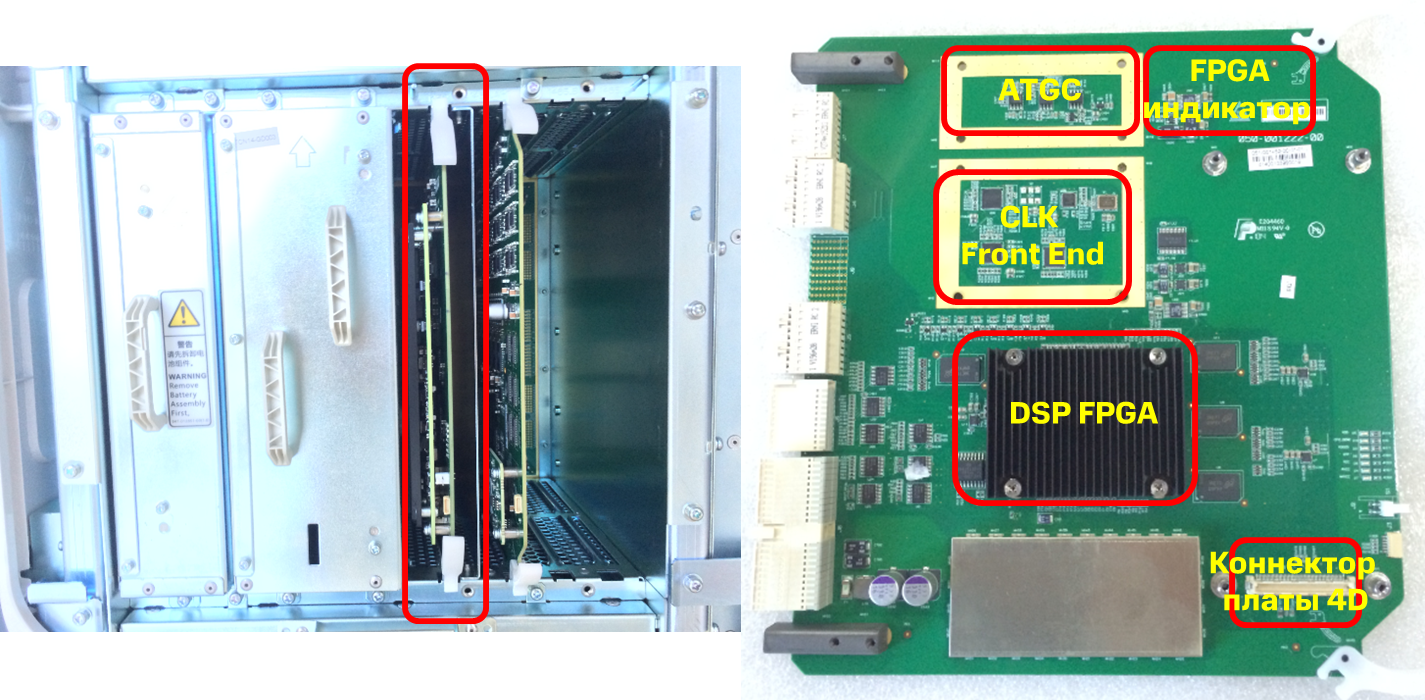

• Плата Engine board

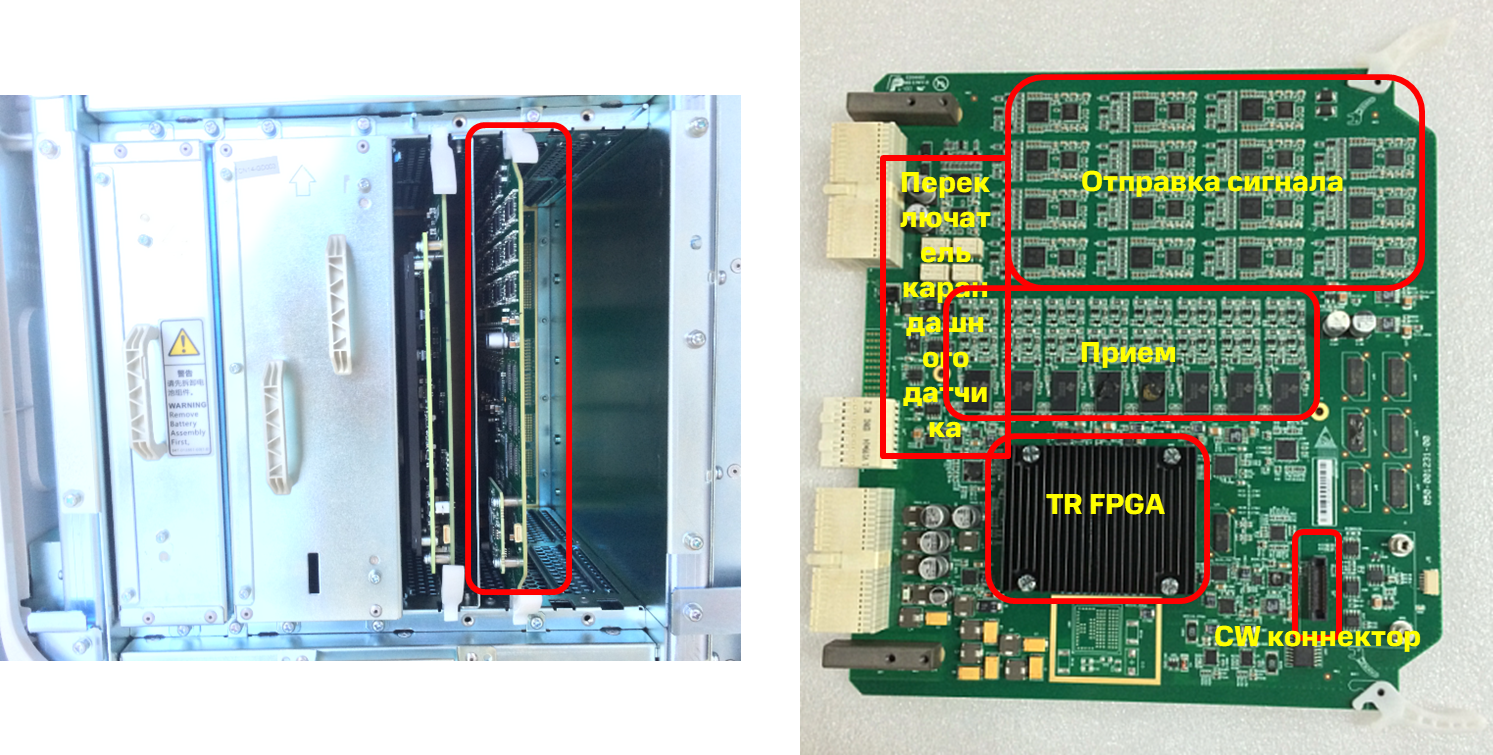

• Плата TR

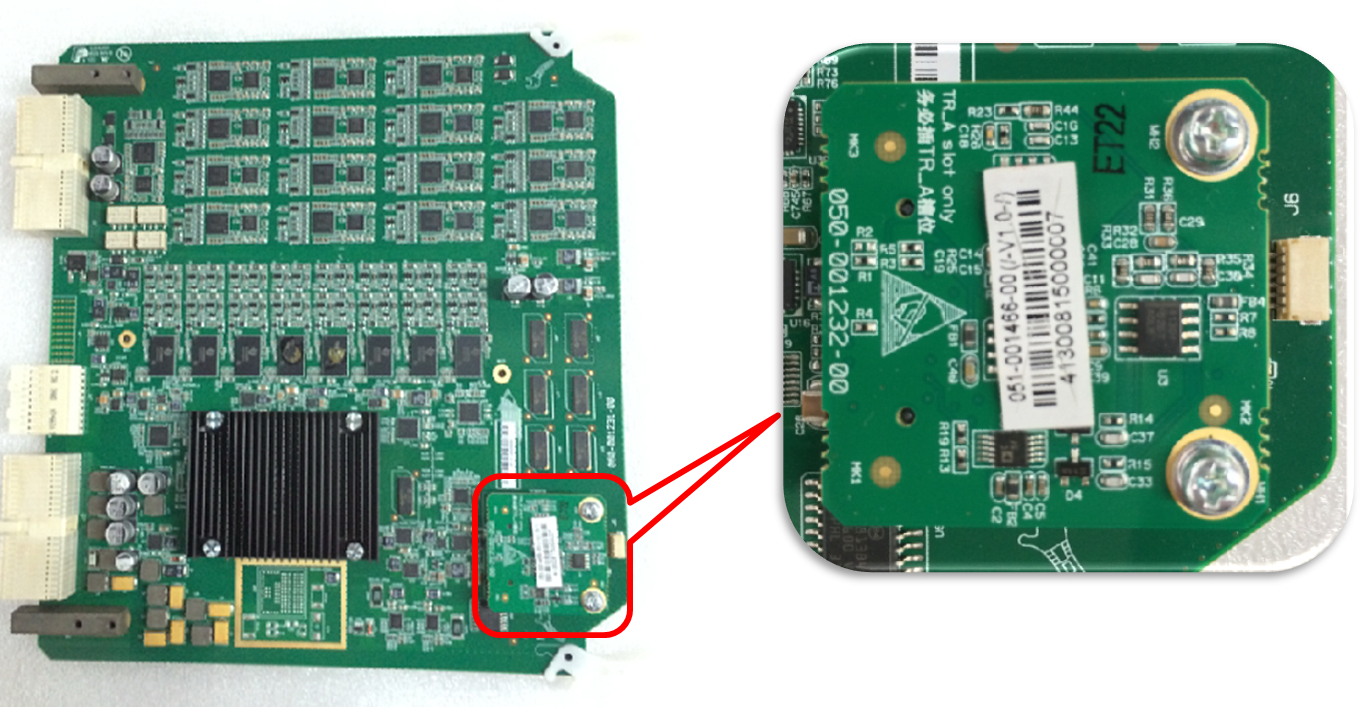

• Плата CW

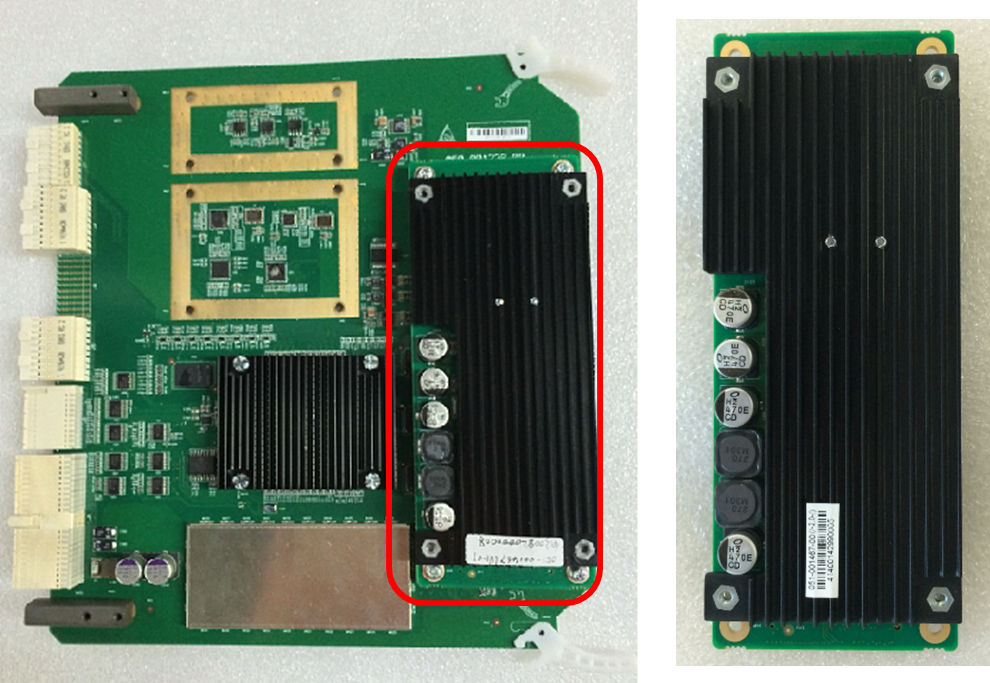

• 4D&TEE

---

Back-End Unit

В состав бэк-части входят

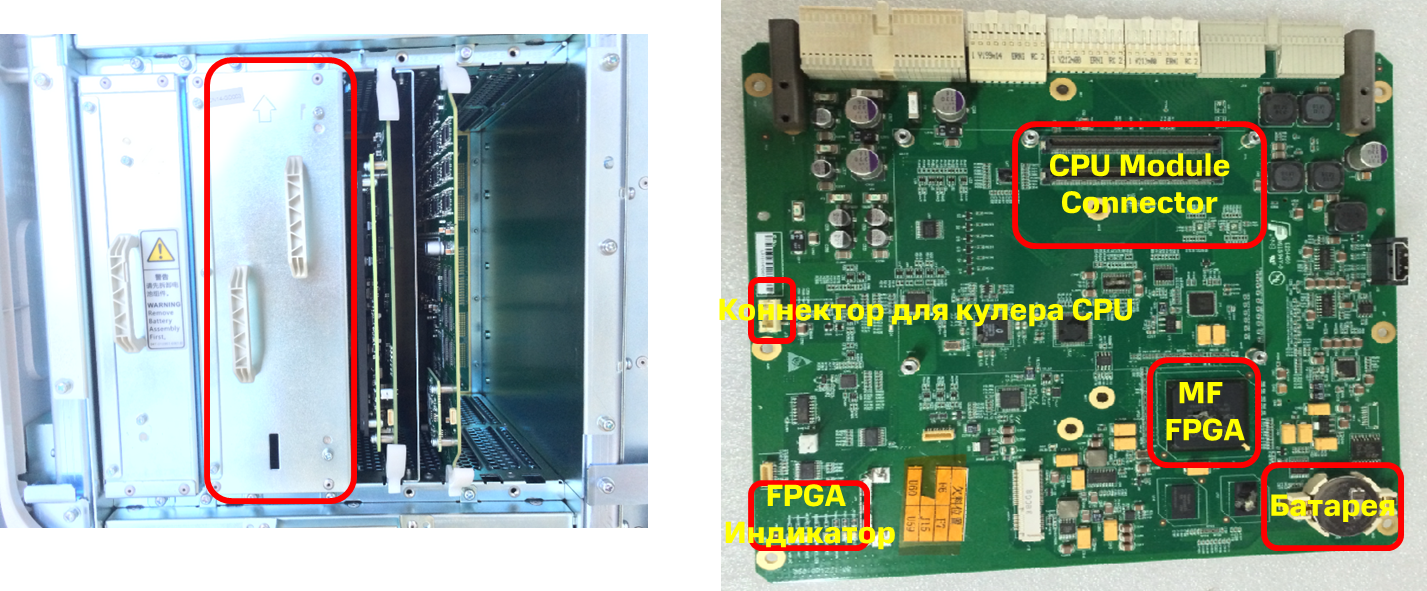

• PC carrier board

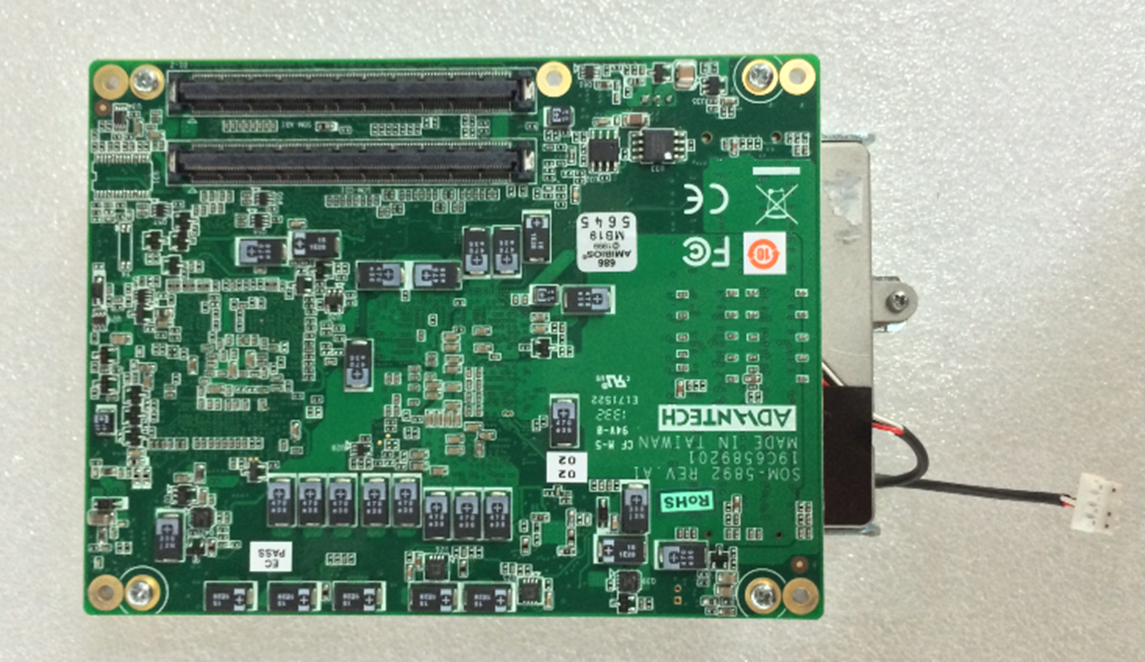

• PC модуль

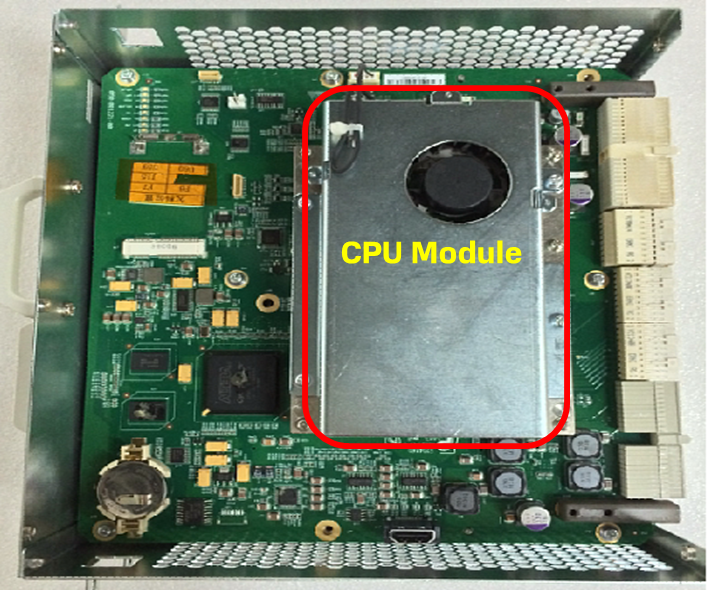

• Графический процессор GPU

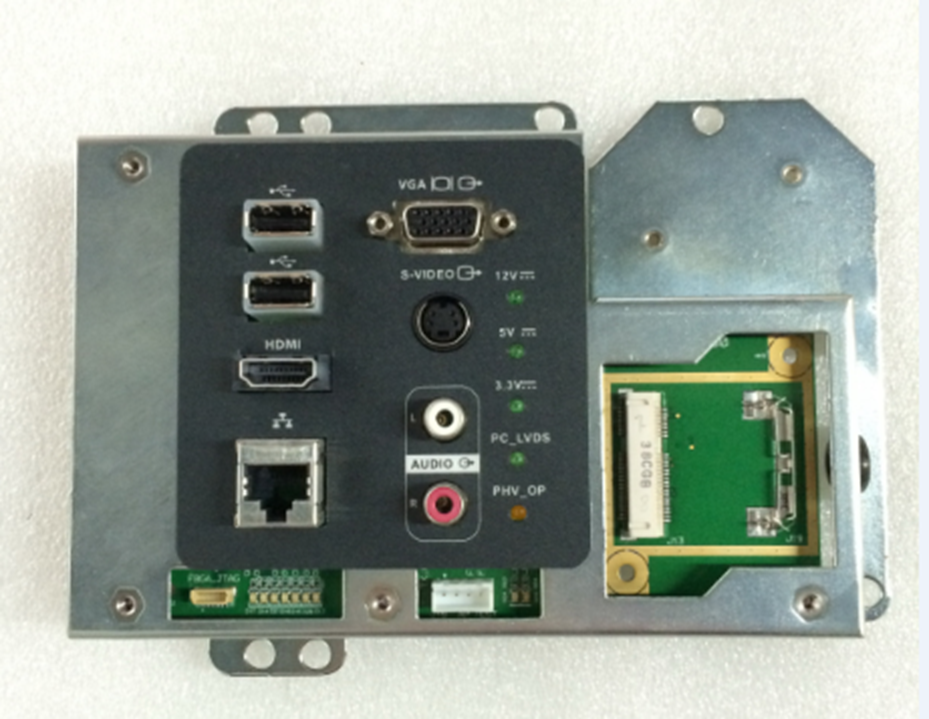

• IO board

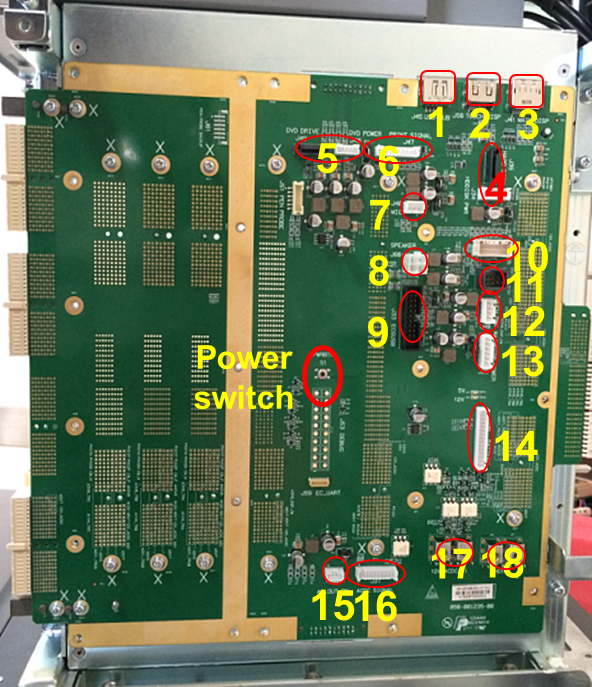

• Материнская плата

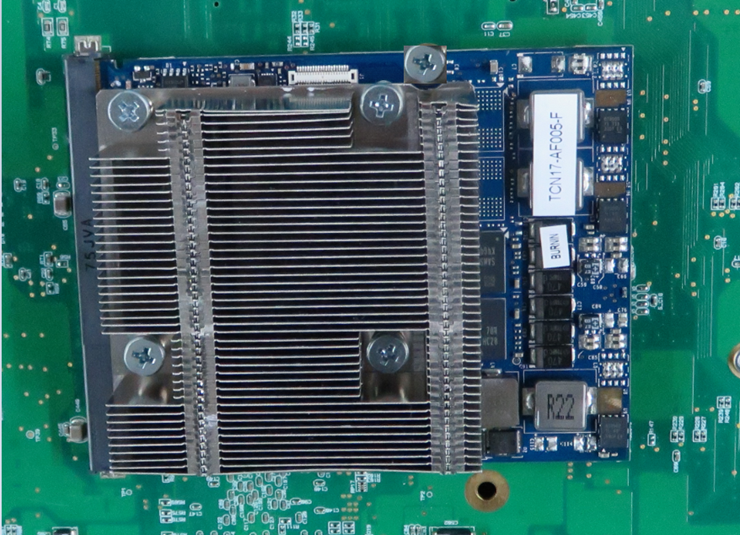

То, без чего DC-70 Pro X-Insight не был бы иксинсайтом — это графический процессор. В качестве сопроцессора внутреннего блока обработки модуль GPU в основном используется для совместной обработки изображений при обработке изображений 3D / 4D. Он реализует 3D / 4D визуализацию вместе с модулем CPU.

1 - USB

2 - Порт сенсорного экрана

3 - Порт монитора

4 - Порт питания HDD

5 - DVD-RW

6 - Порт принтера

7 - Порт микрофона

8 - Порт динамика

9 - ЭКГ модуль

10 - Сигнал панели управления

11 - Питания панели управления

12 - 12В к сенсорному экрану

13 - 12В к монитору

14 - Коннектор батареи

15 - AC Aux Output

16 - Коннектор AC-DC

17 - 12В входное питание

18 - Заземление

---

Peripheral & User Interface

К устройствам пользователя в новой семидесятке относятся:

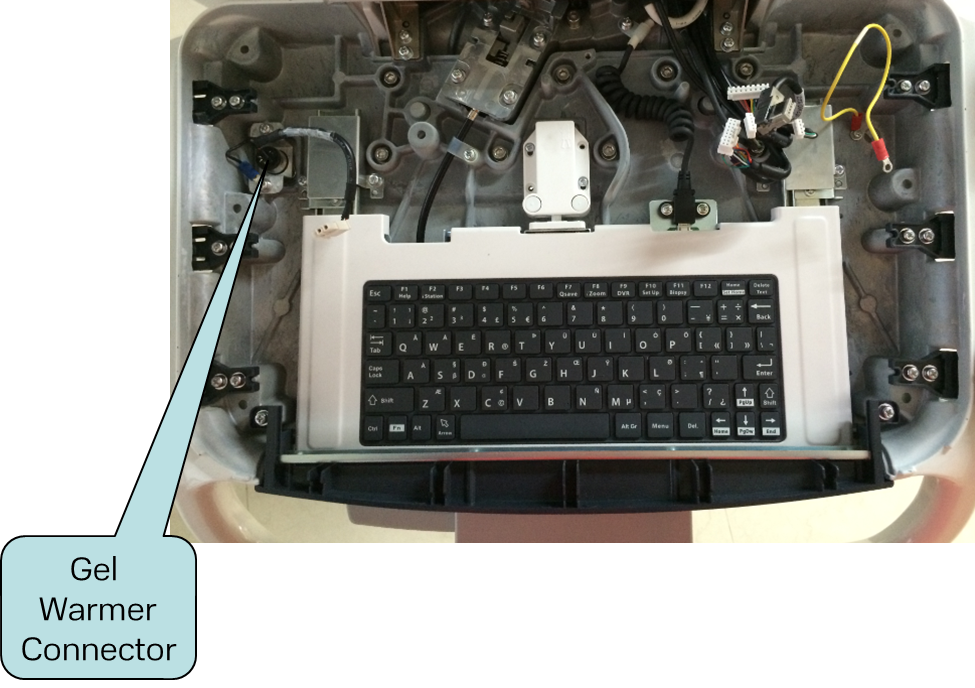

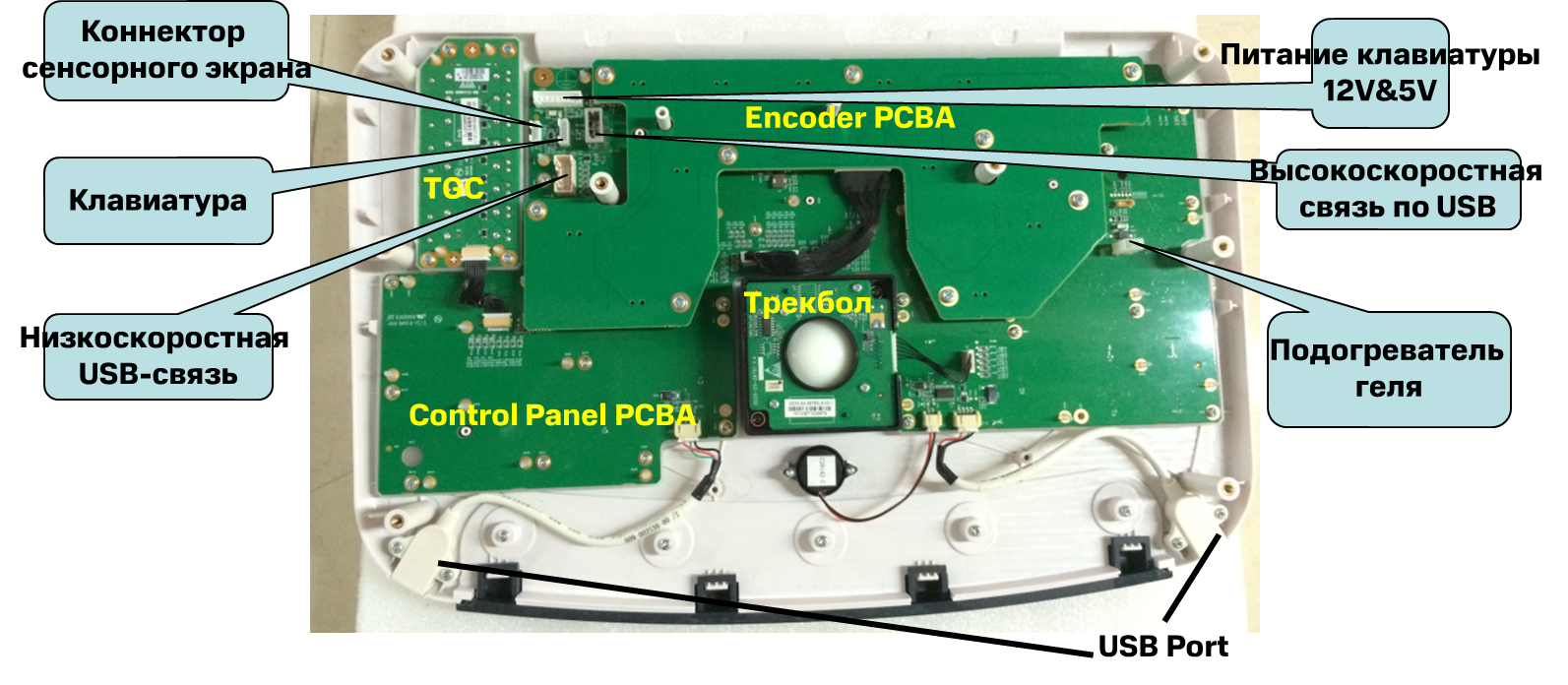

• Панель управления
• Сенсорный экран
• Экран монитора

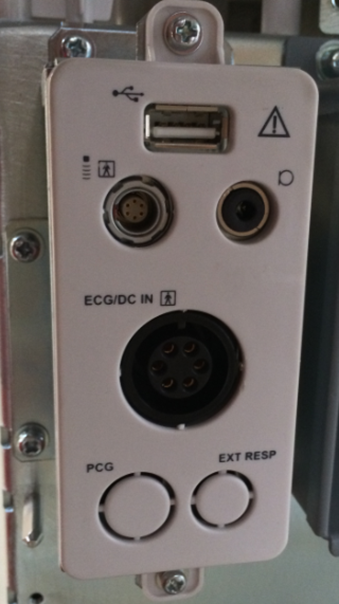

• ЭКГ модуль

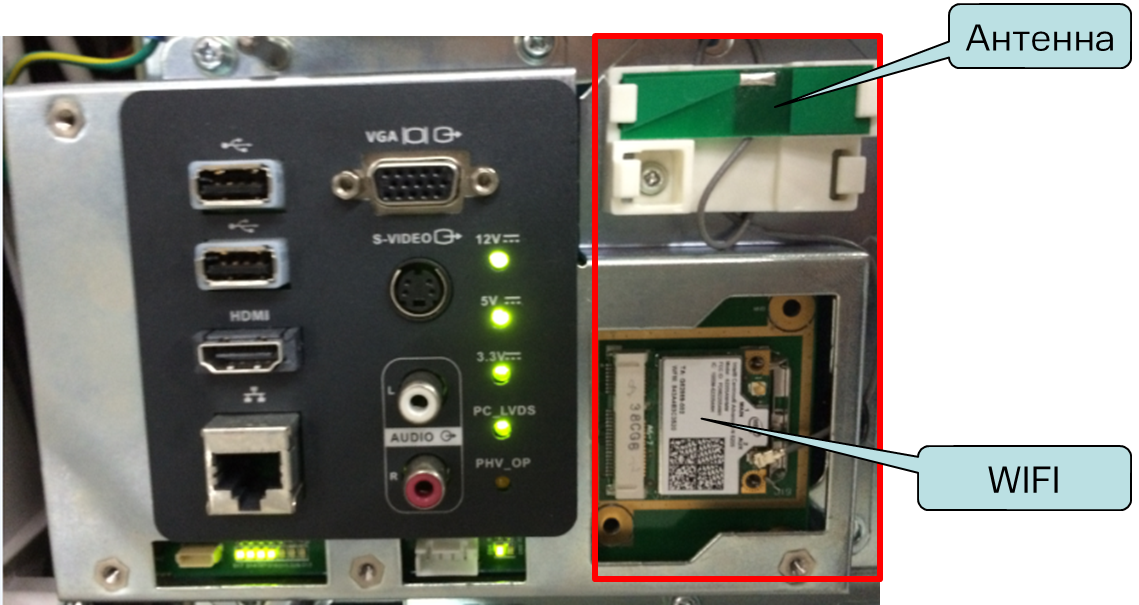

• Wi-Fi модуль

---

Power Supply Unit

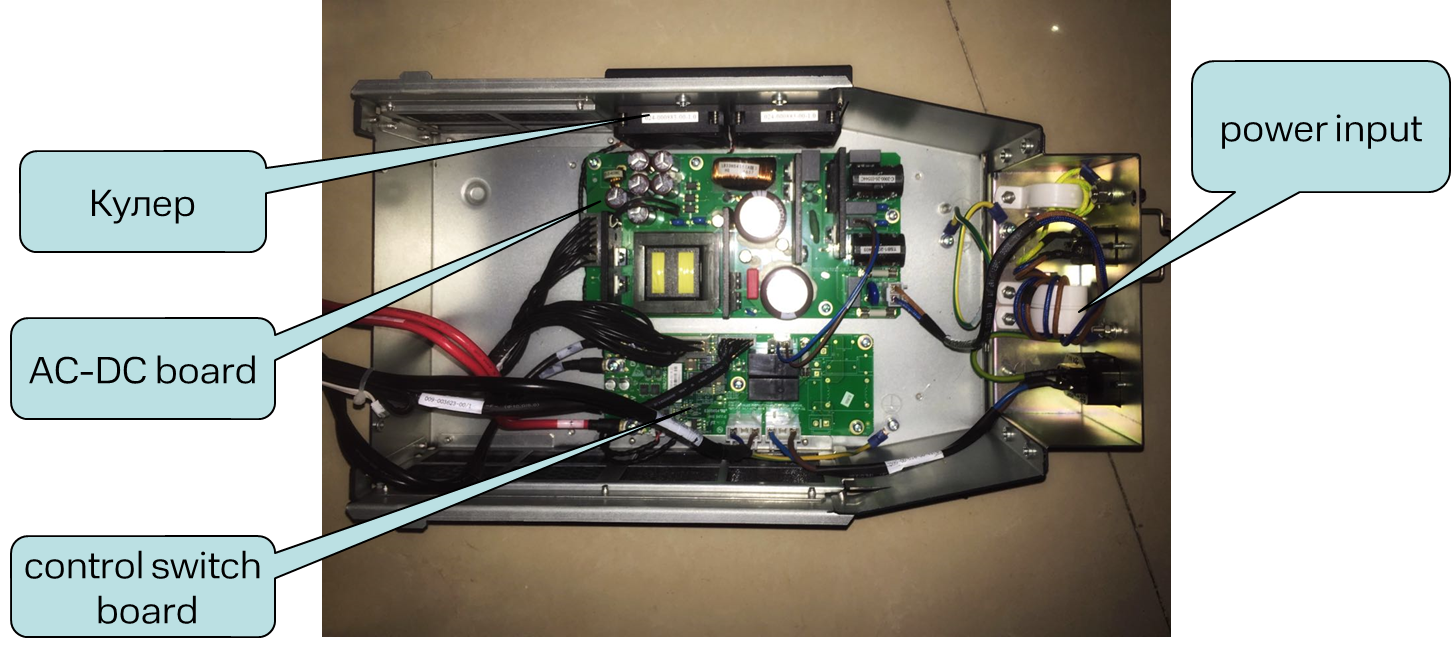

• Нижний блок питания

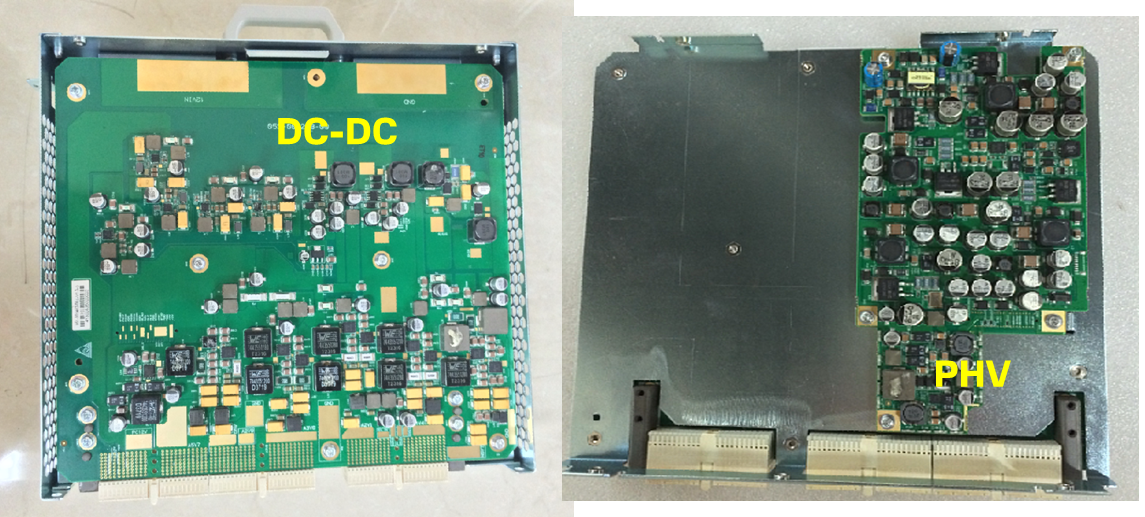

• DC-DC board
• PHV Board
• Батарея (опционально)

---

Мы дошли до конца выпуска, но не прощаемся. В следующий раз мы начнем разбор типичных неисправностей на DC-70 Pro X-Insight.

---
