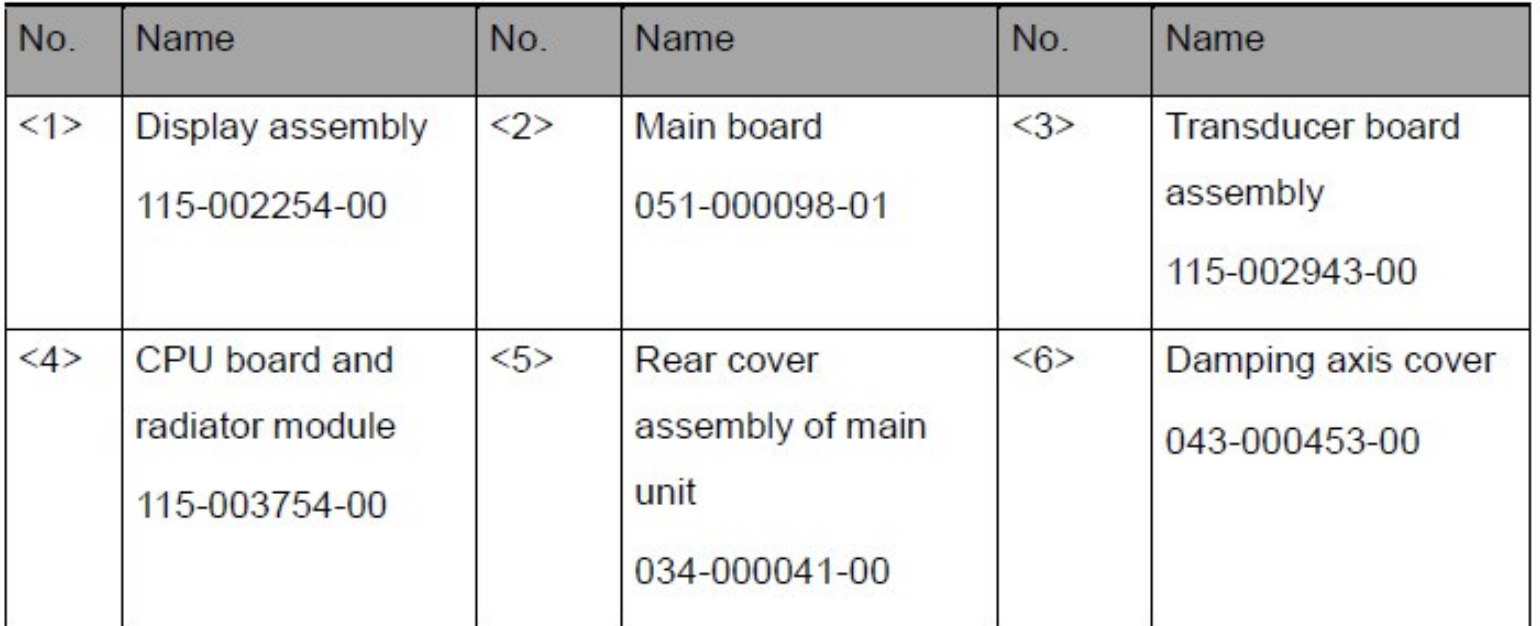

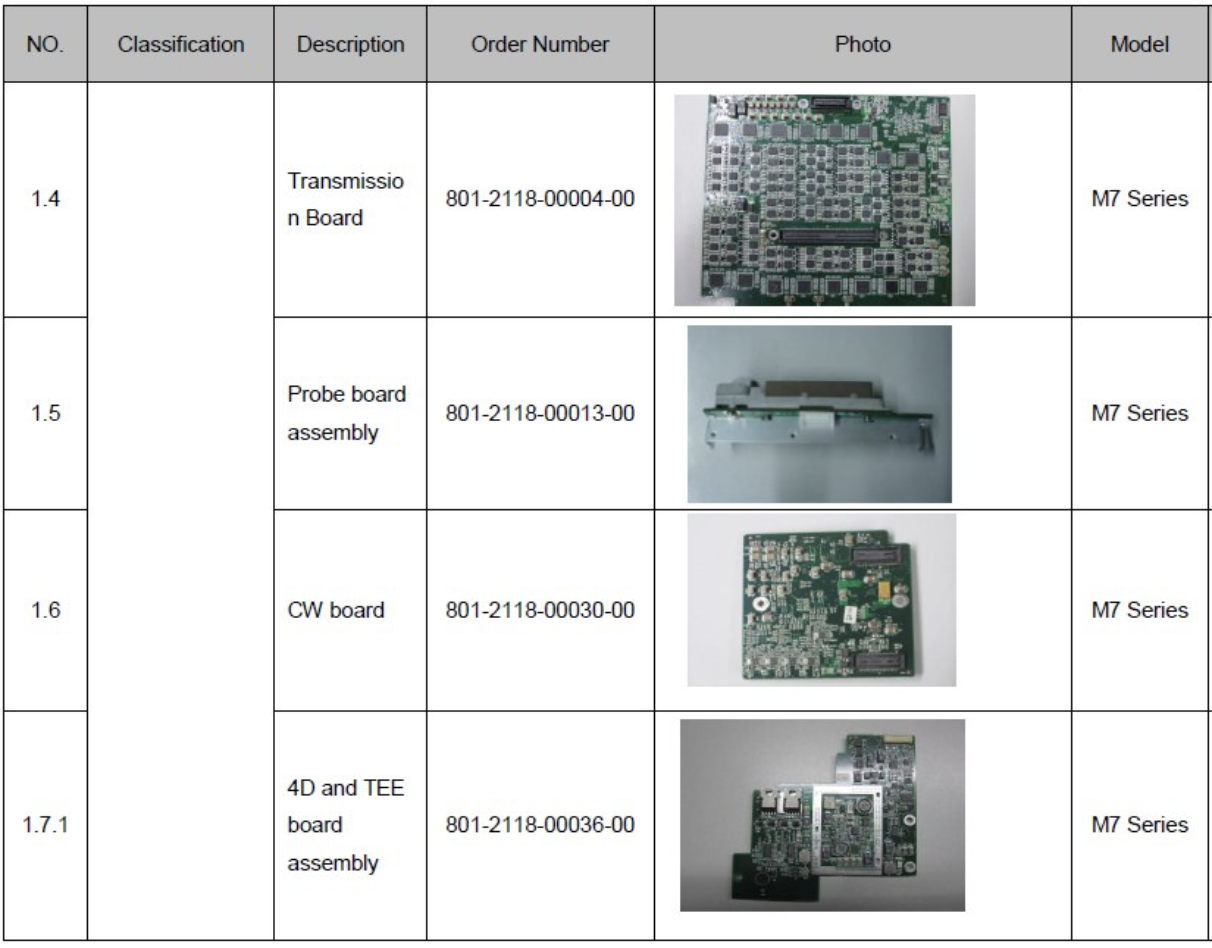

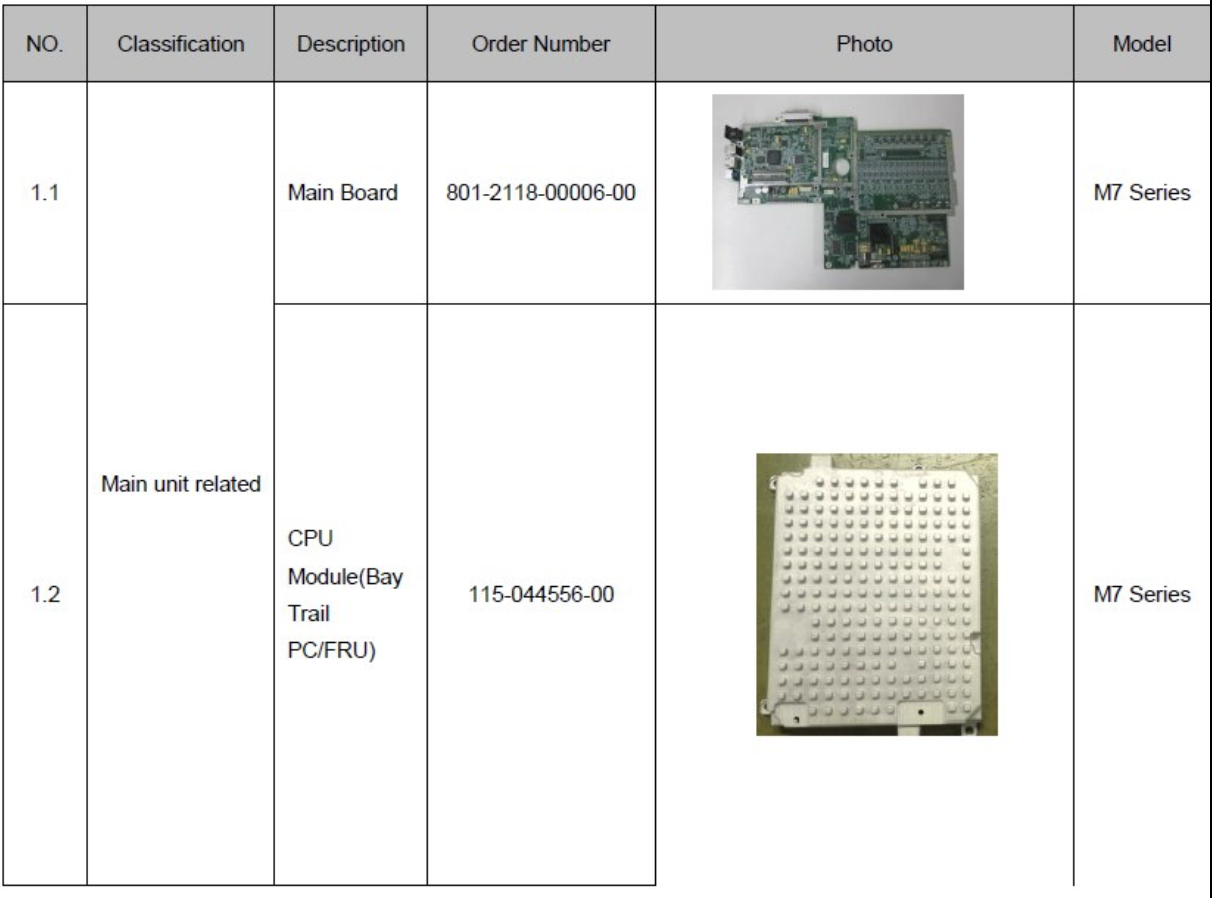

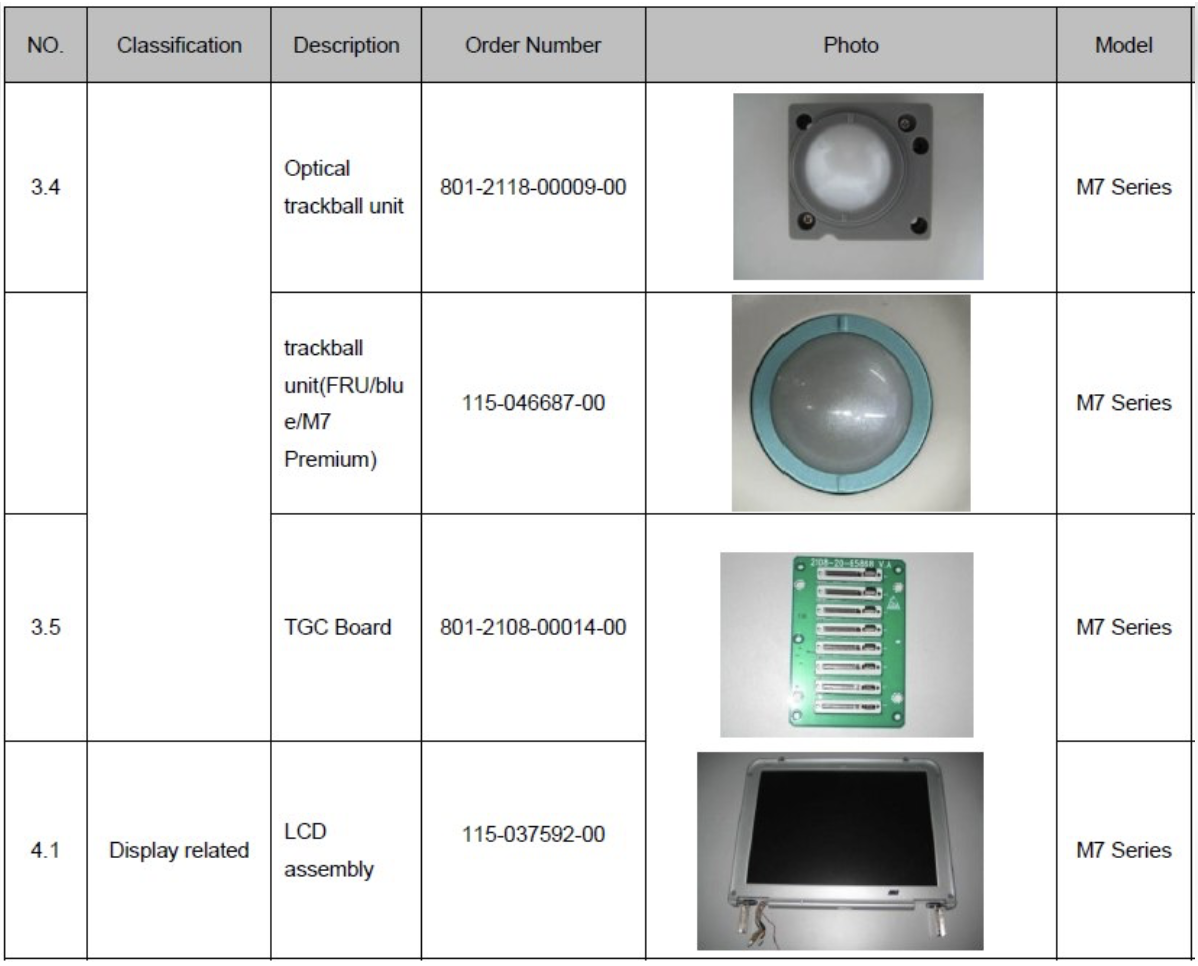

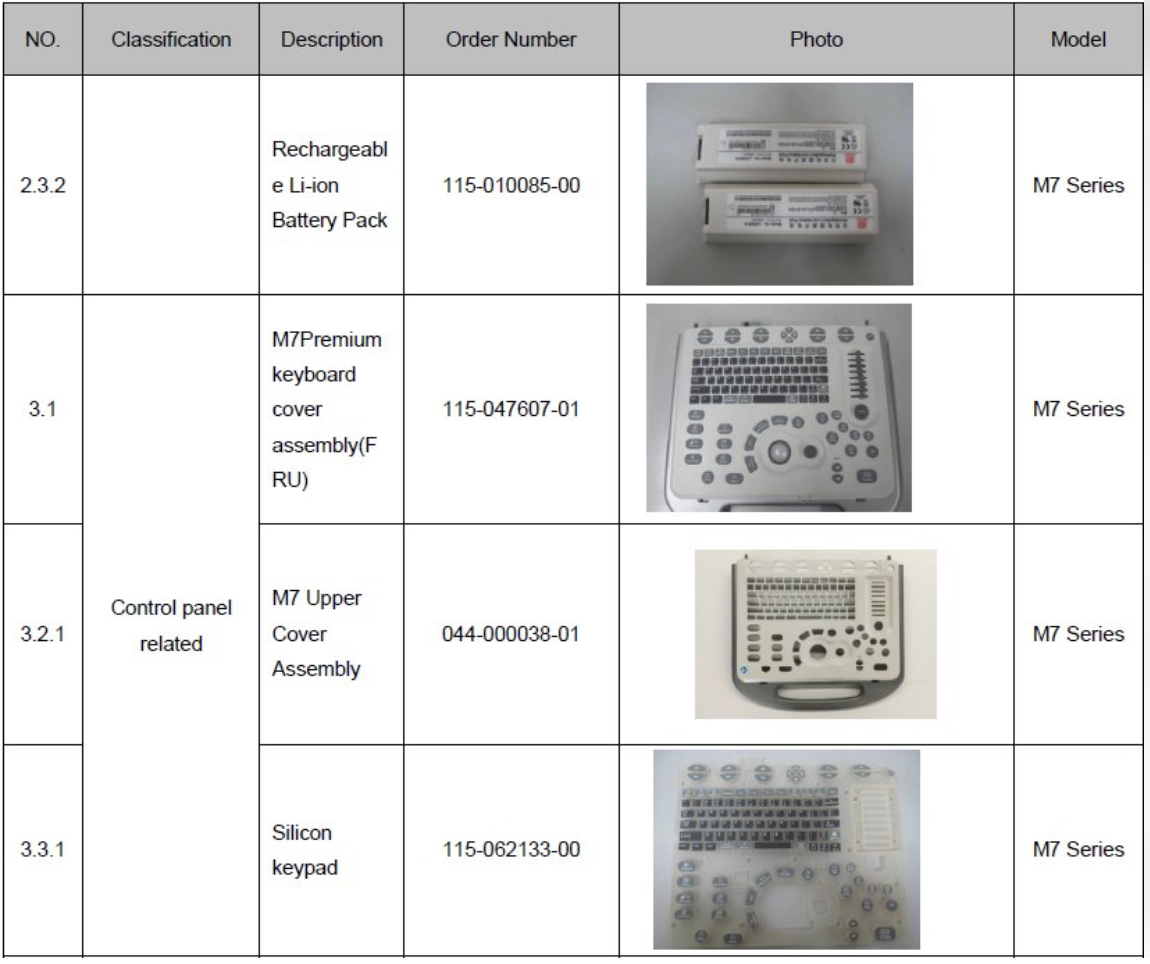

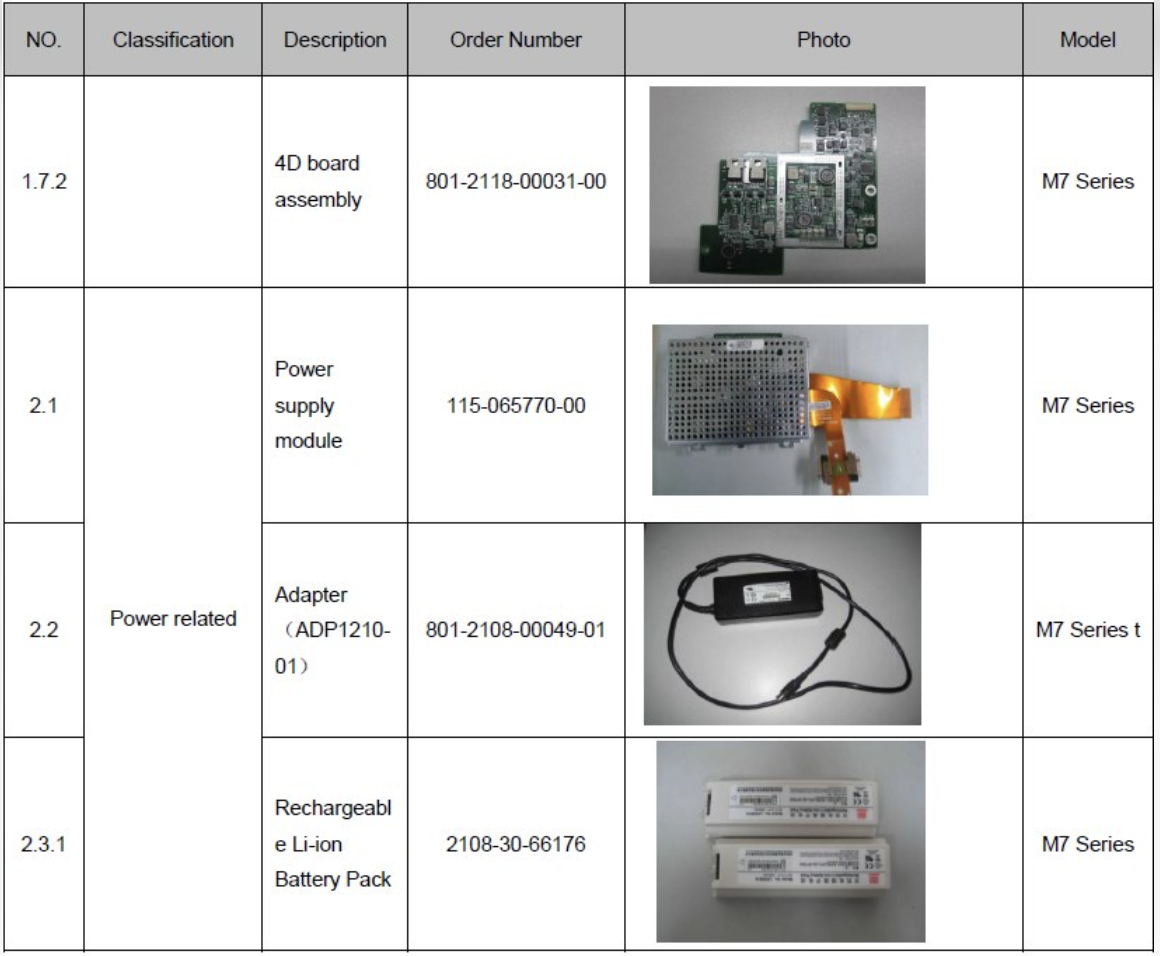

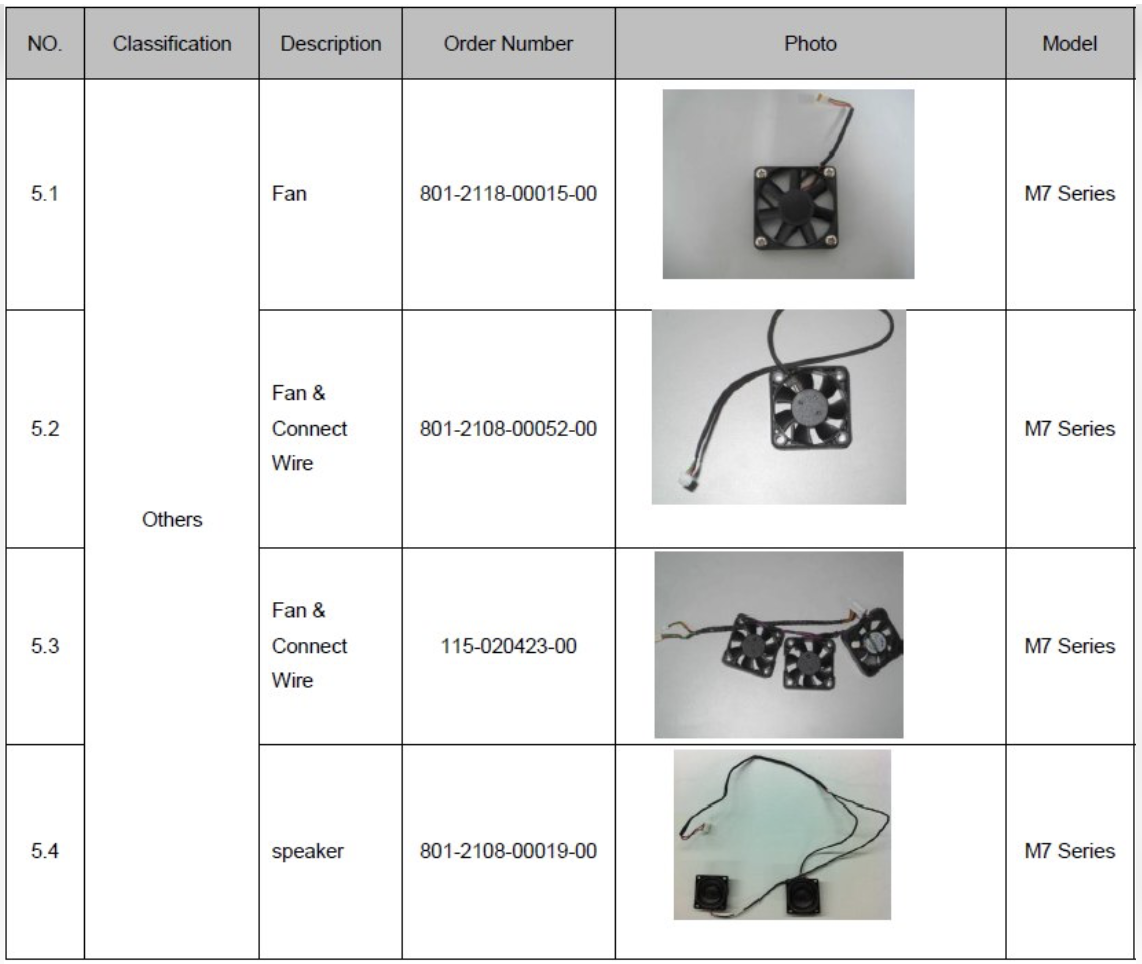

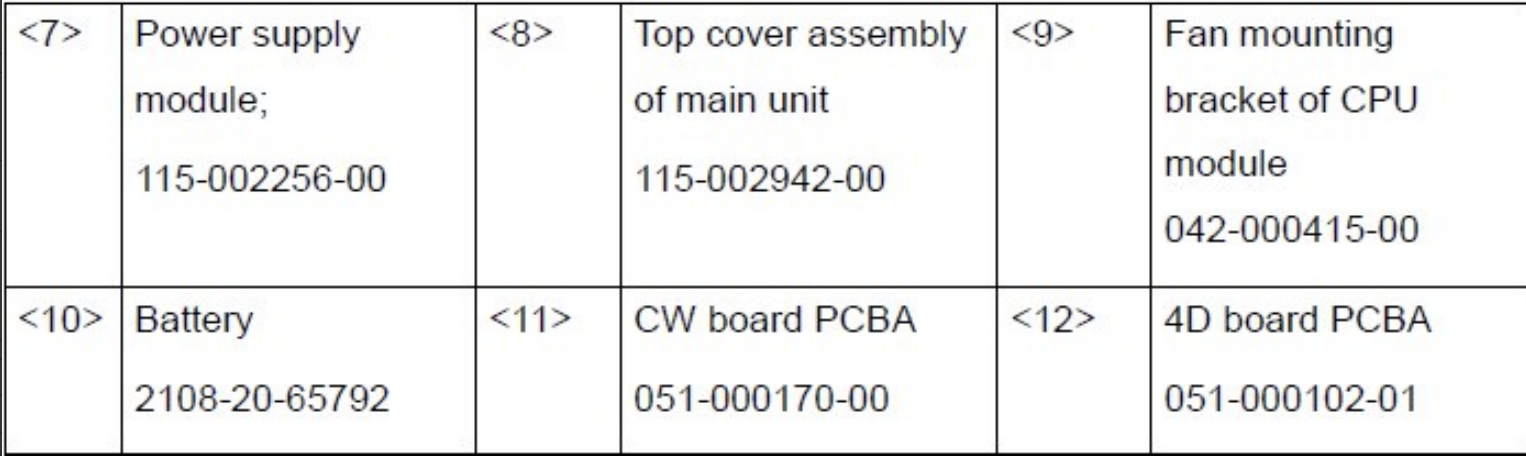

Таблица запасных частей

Mindray M7 - это один из самых успешных и узнаваемых аппаратов среди портативной линейки Mindray. Он успел снискать к себе любовь и уважение многих специалистов УЗИ за то, что совмещает в себе простоту управления, широкий функционал и высокую диагностическую точность. Мы, инженеры, любим его за легкость в обращении и ремонте.

На первый взгляд он идентичен с его младшей моделью М5, и отчасти это так и есть. Некоторые из компонентов этих моделей взаимозаменяемы (но не все), например, корпусные детали, плата датчиков Probe Board или плата постоянно-волнового допплера CW. Принципиальное отличие аппаратов в диагностическом классе. М7 имеет более высокий экспертный уровень и улучшенную визуализацию. В отличие от Mindray M5 аппарат также имеет большее количество датчиков для различных пациентов (от новорожденных до взрослых).

Внутреннее устройство Mindray M7

Перейдем к внутреннему устройству аппарата. Ниже приведены структурно-функциональная схема и принципиальная схема аппарата.

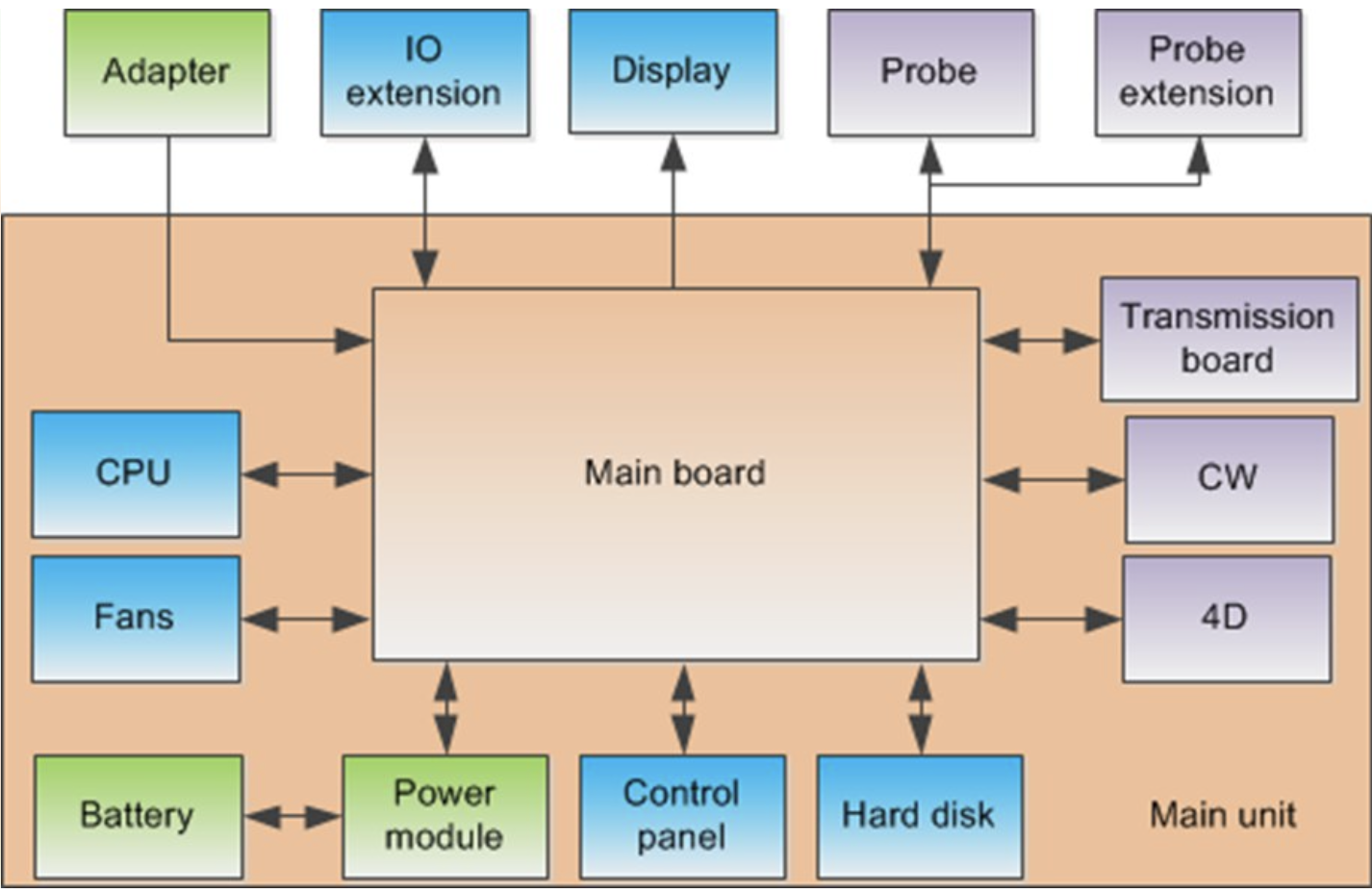

Структурно-функциональная схема

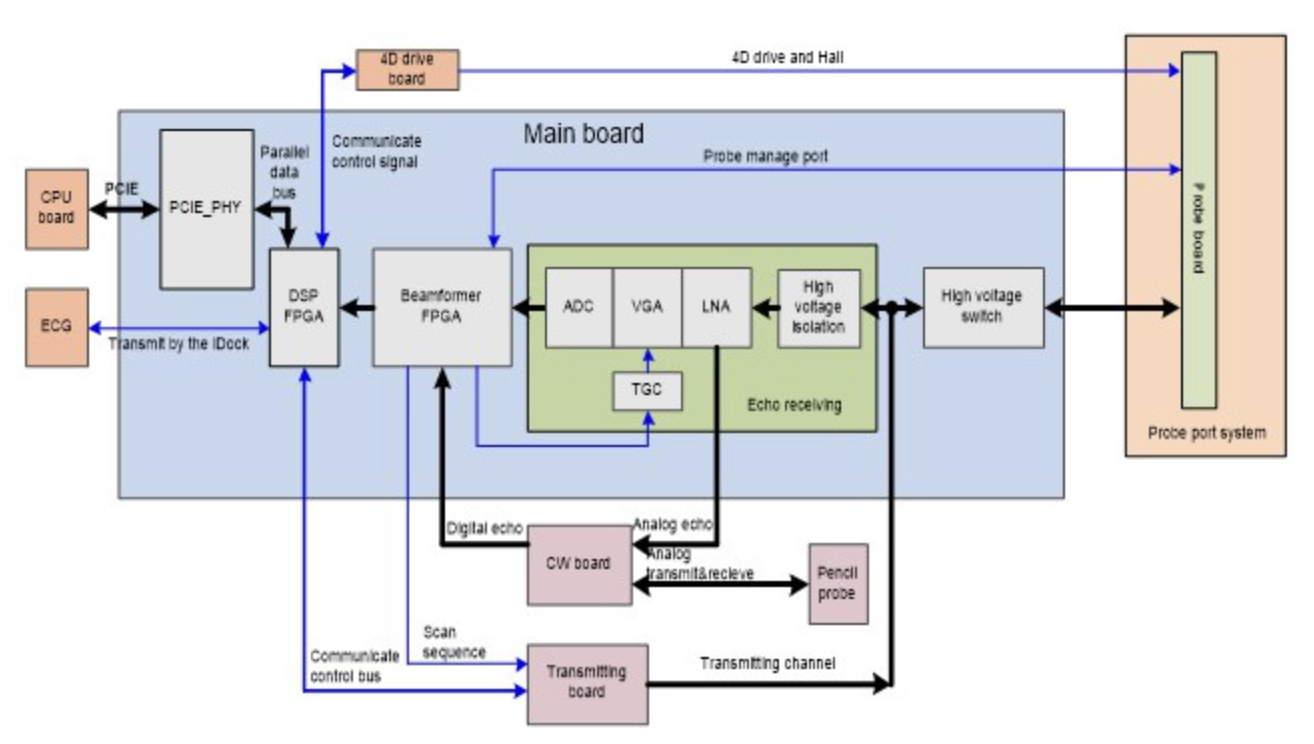

Принципиальная схема Mindray M7

Если заглянуть внутрь аппарата, то все напоминает Mindray M5 из прошлых статей.

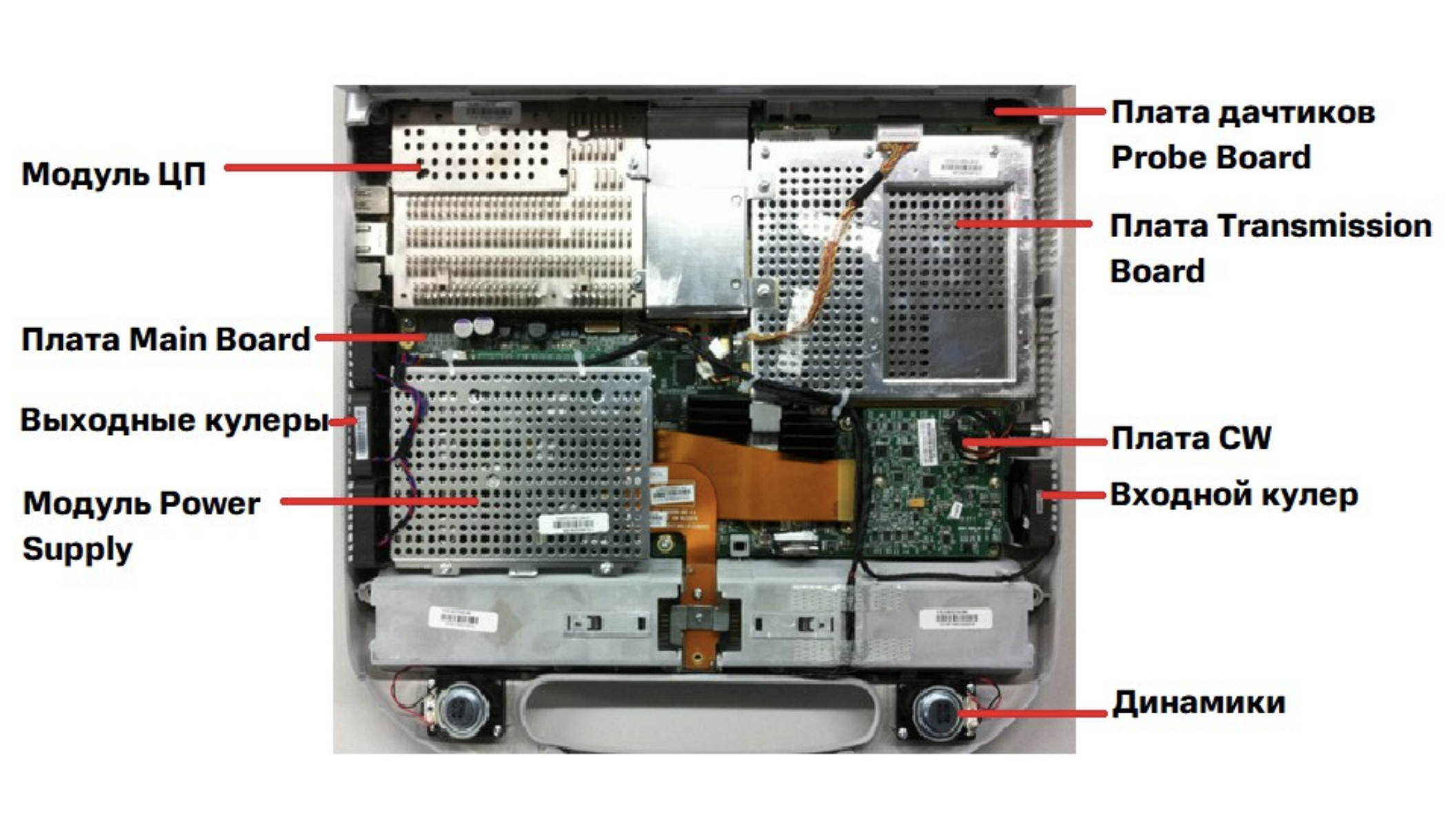

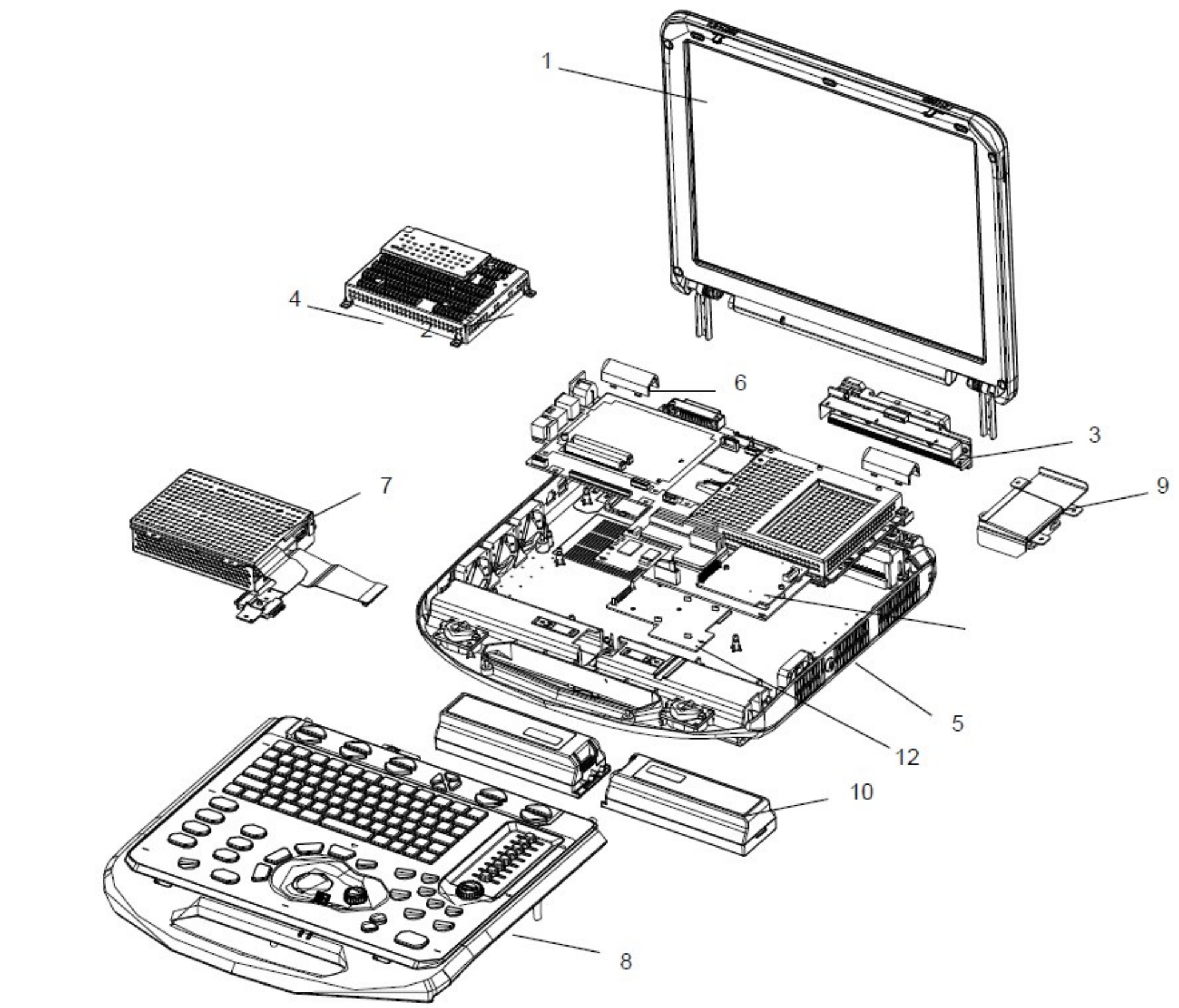

Внешний вид внутренних компонентов Mindray M7

Mindray M7 и M5 повторяют друг друга визуально и компонентно. Однако в М7 появляется плата 4D.

Таким образом Mindray M7, также как и Mindray M5, состоит из основного блока (main unit), периферийных модулей (peripheral extension modules) и системы питания (power system).

Список внутренних компонентов

В основной блок (main unit) входят:

Main Board (основная плата).
Front End или Ultrasound System (ультразвуковая часть): принимает ультразвуковой сигнал, усиливает, обрабатывает его, а также управляет процессом сканирования и передачи данных в Back End часть аппарата.
Back End или PC System (компьютерный блок): используется для постобработки полученных ЭХО данных и вывода их на экран (LCD), позволяет взаимодействовать с пользователем и управлять периферийными устройствами.
Power module (модуль питания): используется для обеспечения нормальной работы системного питания, обеспечения штатного выключения прибора, режима ожидания и бездействия.

На основной плате (Main Board) предусмотрены соединительные порты для следующих модулей:

Transmission Board (плата передачи ЭХО сигнала): передает сигнал с задержкой фокусировки.
Control Panel Board (плата панели управления): подключается через USB-шину, служит для управления системой с клавиатуры и запуска аппарата. Следовательно эта плата инициализируется до Back End (компьютерный блок).
CPU Module (модуль ЦП): по своей сути это компьютер, он связан с Back End.

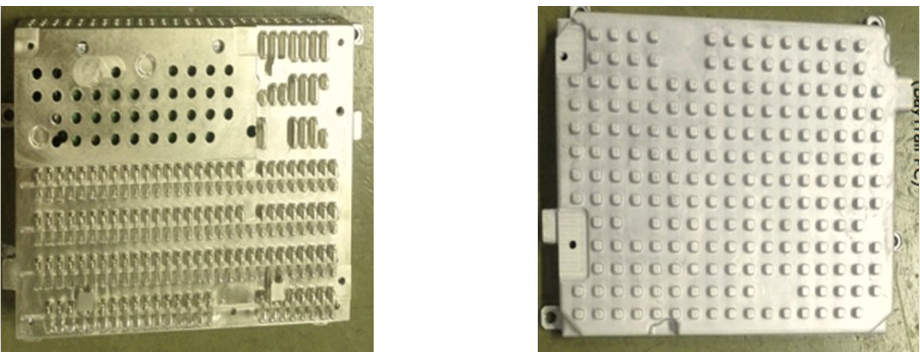

слева - устаревший модуль ЦП, справа - новый

Probe Board (плата датчиков): используется для подключения датчиков или разветвителя датчиков на три порта.
CW Board (плата CW): используется для обработки аналогового сигнала CW (постоянно волновой доплер) и обработки сигнала карандашного датчика.
4D Board (плата 4D): активирует режим реконструкции 3D-изображения во времени, позволяет использовать объемный конвексный датчик.
LCD adjust controller board (плата управления экраном): управляет яркостью и контрастностью LCD экрана. Меняется вместе с экраном.
Накопитель. В версиях системы V.09.00.00 и выше может быть оснащен 128GB SSD + 1TB HDD. В версиях до - только HDD.

Модули расширения (peripheral extension modules):

Transducer Extension Board (плата расширения датчиков): используется для поддержки 3 портов датчиков. Только два из них активные.
I/O Extension Module (модуль ввода/вывода): используется для расширения портов, а именно USB, VGA, RCA (тюльпаны), TRC (jack) для подключения микрофона и BNC для подключения аналогового принтера.
USB ECG Module (модуль ЭКГ).
USB Footswitch (ножной переключатель): используется для управления фризом и печатью нажатием ноги.
USB Video Capture Module (модуль видеозахвата): используется для захвата видео через USB-порт.
Правый и левый динамики.

Система питания (Power system), система управления питанием и фильтрацию на основной плате (Main Board):

Power Supply Board (плата питания): используется для подачи питания на ультразвуковую систему.
Battery Connection Board (плата подключения батареи)
Battery (батарея): в системе 2 шт.
EDC external direct current (внешний блок питания AC to DC)
