Mindray Resona 6/7 | Как устроен УЗИ аппарат
Medford Service - ремонт медицинского оборудования
Содержание:
Внешний вид систем
Начнем с внешнего образа двух аппаратов. Оба аппарата выглядят схоже: панель управления, диагональ монитора, массогабаритные характеристики.

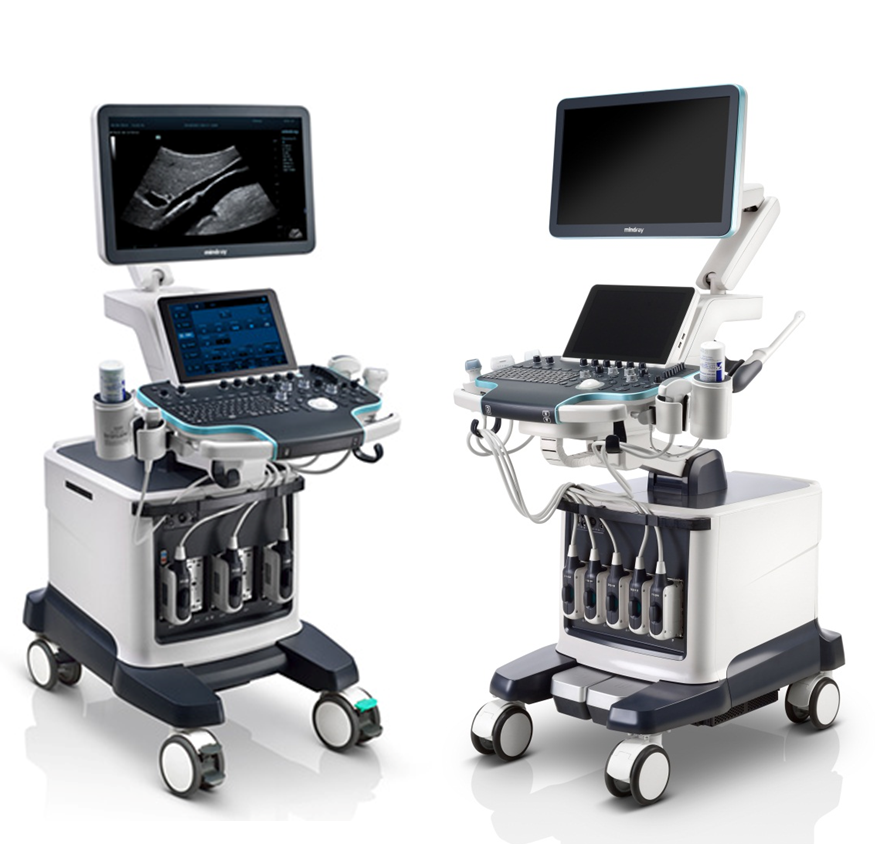

Слева — Resona 6Справа — Resona 7
Оба аппарата спроектированы на платформе ZST+, оснащаются Full-HD монитором с диагональю 21 дюйм. Панель управления с электрическим приводом с регулировкой по высоте и повороту. Пять портов для датчиков (один парковочный, четыре активных).
Обе модели также оснащаются:
- Цифровым видеорекордером
- Встроенным Wi-Fi модулем
- Гибридным жестким диском (120GB SSD & 1TB HDD)
- DVD-RW приводом с левой стороны аппарата
- Подогревателем геля
В обоих моделях есть модуль постоянно-волнового допплера, а также блок постоянно-волнового допплера для линейных датчиков. Базовые технологии, такие как iBeam, iClear и др., соответствуют обоим аппаратов.
Изюминкой Reasona считается технология зонного сканирования и векторная отрисовка кровотока и оценка его скорости (V-Flow).

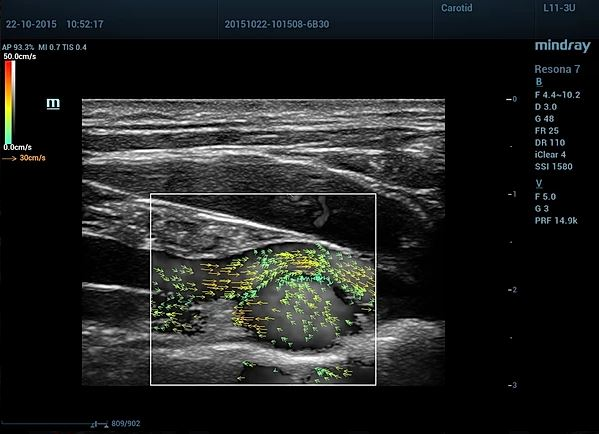

V-Flow
В чем же отличие
Первое внешнее, но незаметное отличие — это диагональ командного сенсорного экрана. У Resona 6 она составляет 12.1 дюйм, в то время как у Resona 7 этот параметр больше на 1.2 дюйма.
Второе внешнее отличие заключается в системе блокировки колес. В Resona 6 поставлены традиционные стопоры на каждое колесо. В Resona 7 для этого есть педаль центральной блокировки колес, а вторая педаль блокирует поворот панели управления вместе с монитором.

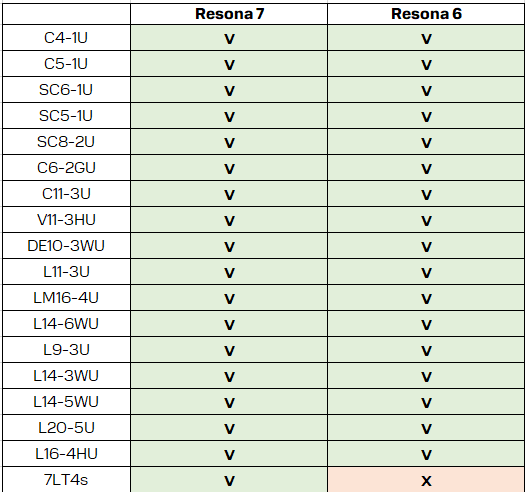

Перейдем к более серьезным отличиям. На момент января 2023 года для Resona 6 существует 24 датчика, что уже внушительно. В семерке их 27 штук. Ниже для удобства мы сделали таблицу со сравнением.

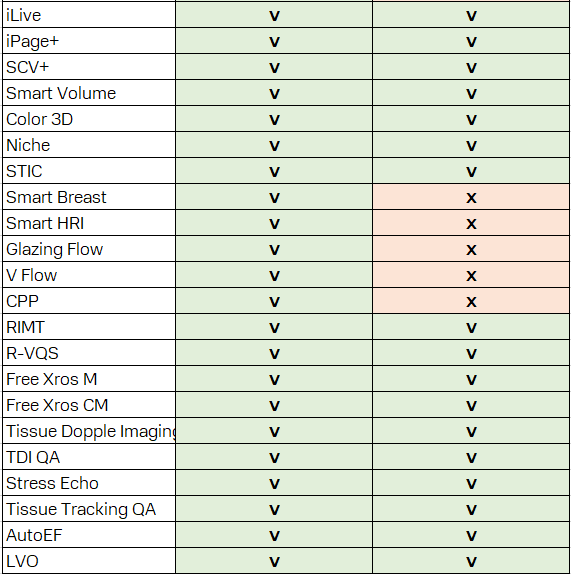

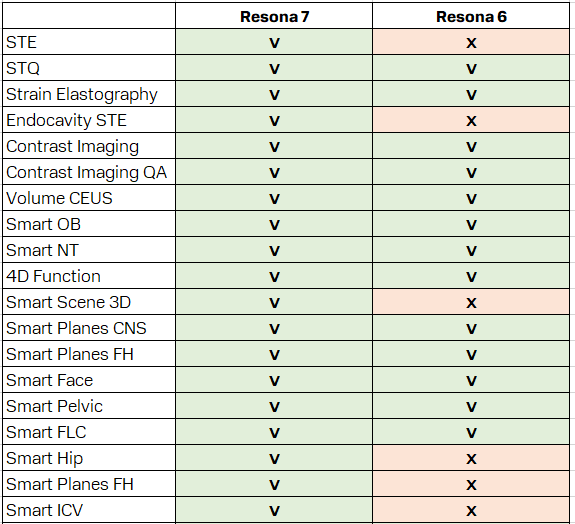

По программными опциями тоже есть отличия.
Дополнительно стоит отметить, что в Resona 7 возможна установка дополнительного программного обеспечения iFusion Software.
Это пакет для совмещенной ультразвуковой визуализации iFusion с технологией подавления артефактов, возникающих при движении и дыхании. В него включен генератор магнитного поля, один контроллер (устройство магнитной навигации), один датчик позиционирования, один абдоминальный датчик движения и один держатель абдоминального датчика движения. Также пользователям предоставляется возможность поставки тележки для генератора магнитного поля.
Коллеги, продолжаем разбираться в аппаратах Mindray Resona 6 и Resona 7. Если вы еще не знакомы со статьей, где мы ищем различия в двух системах, то жмите [сюда.]()
Сегодня мы заглянем внутрь аппарата и посмотрим, как все устроено.
Внутреннее устройство

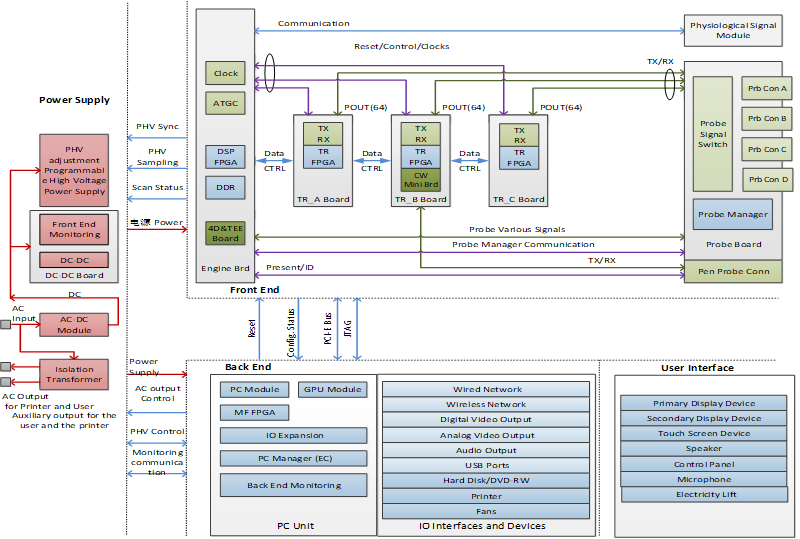

Ниже приведена структурная схема всего аппарата. Он делится на 4 части: Power Supply, Back End Unit, Front End Unit и User Interface.
Структурная схема Resona 7

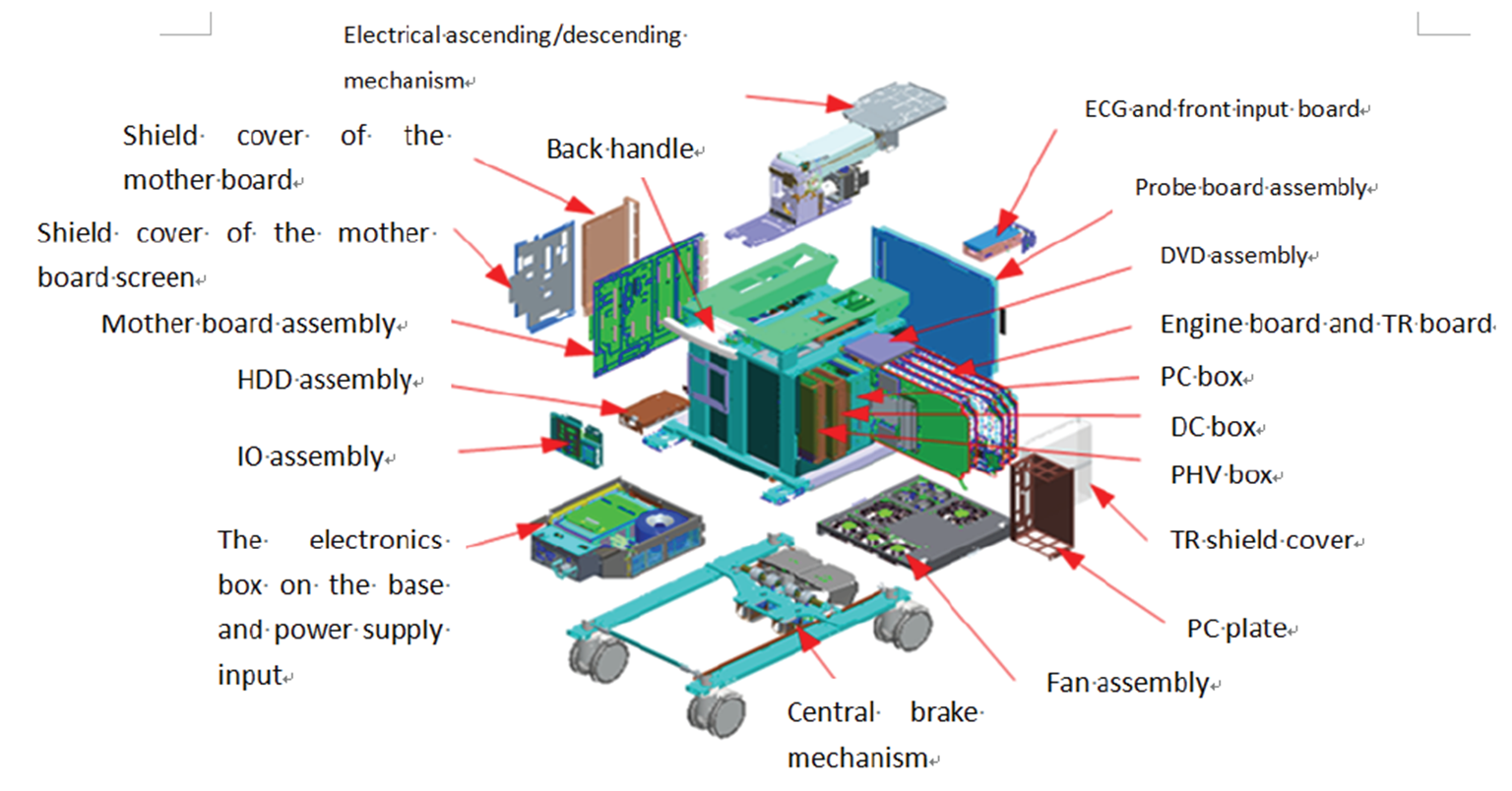

Взрыв-схема 1

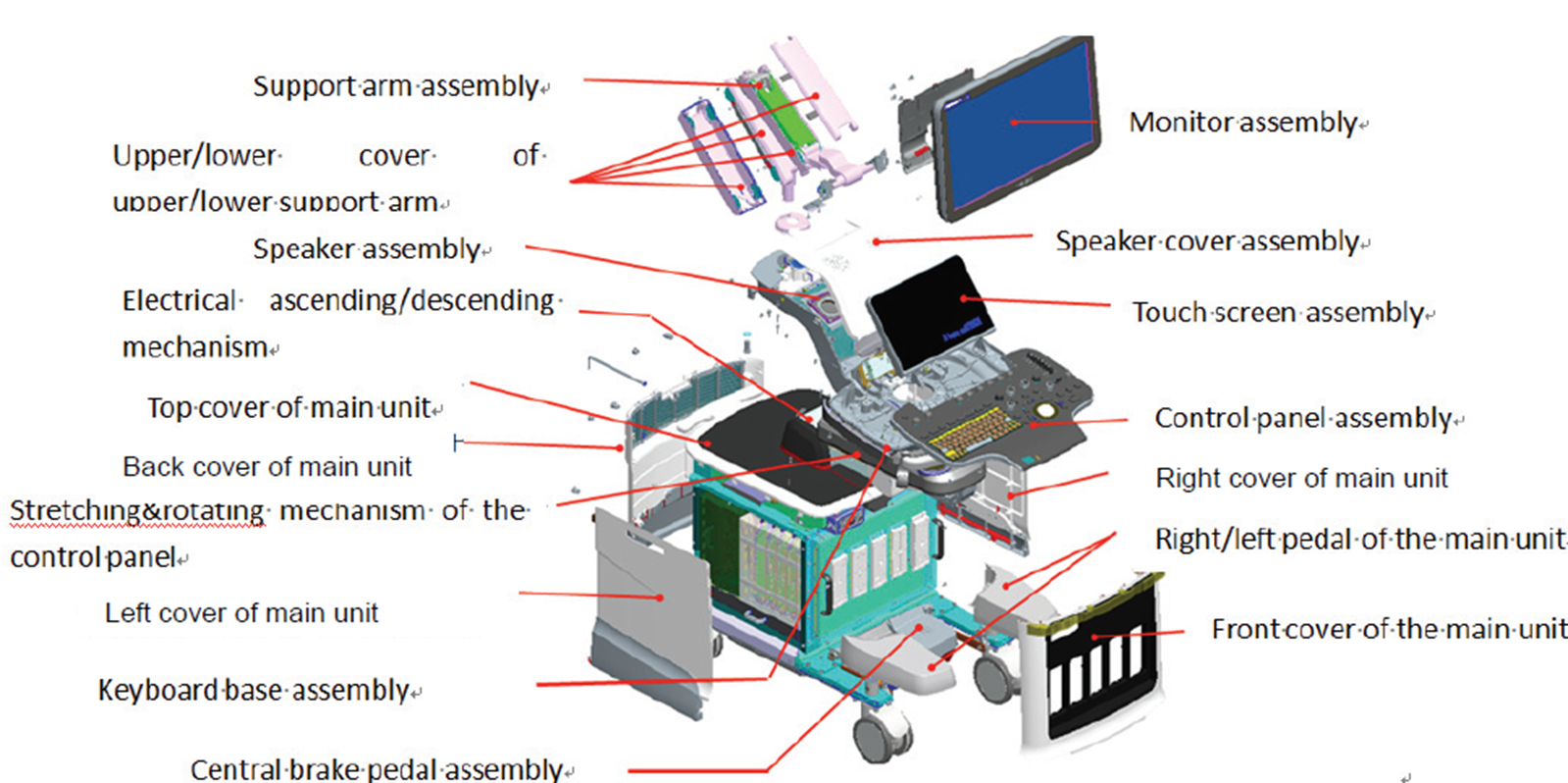

Взрыв-схема 2
Как видно на взрыв-схеме, интересующие нас платы находятся справа.

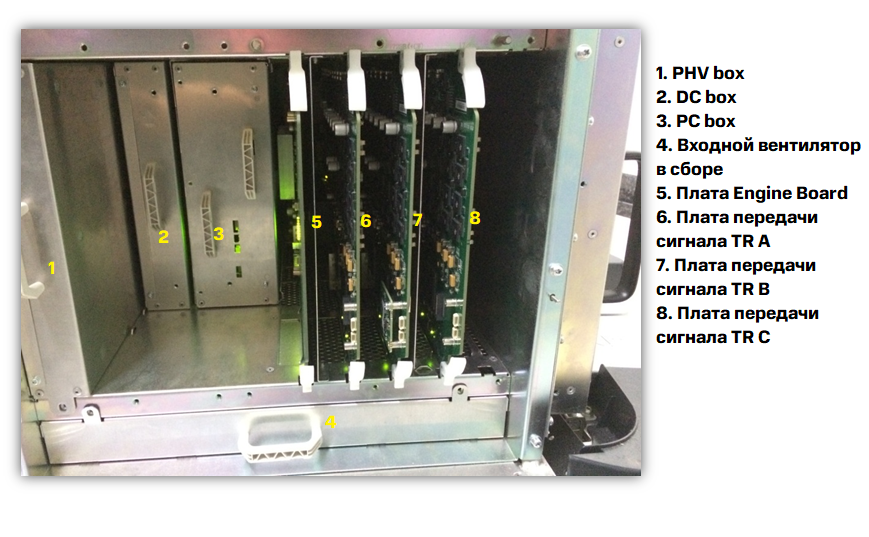

Позиции Hardware

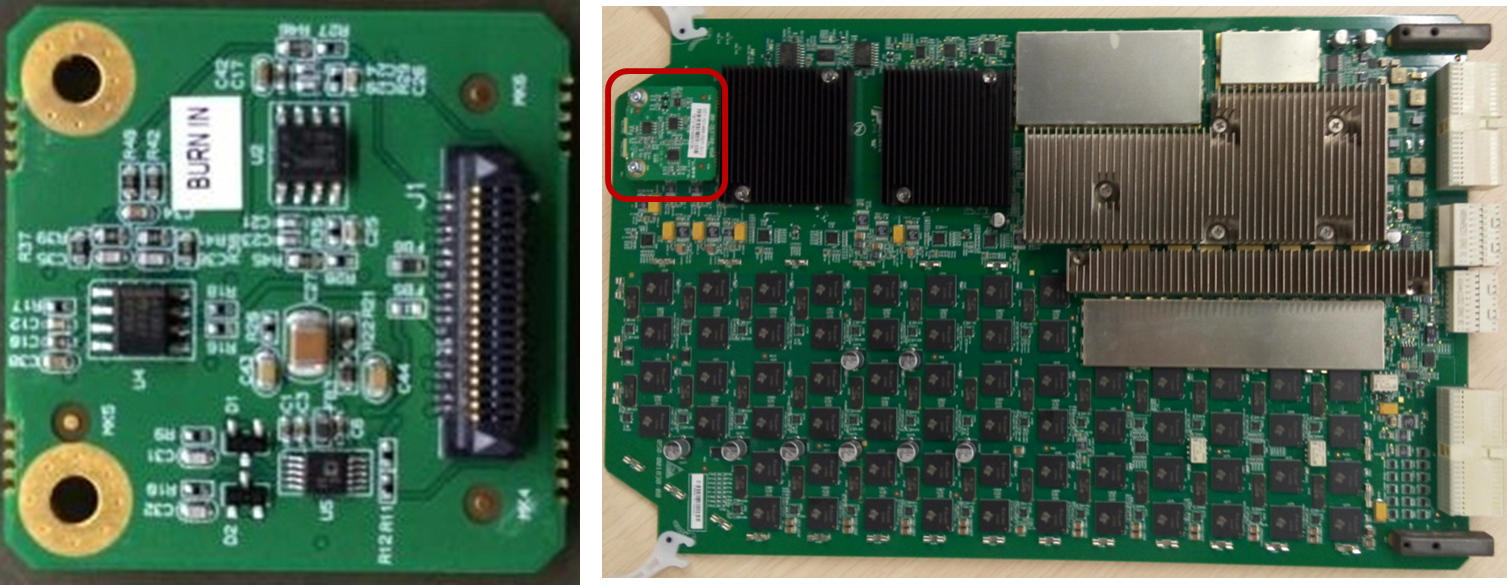

Заметно, что в аппарате есть 3 платы TR. Каждая из них обеспечивает передачу и прием по 64 физическим каналам. Плата CW всегда должна быть установлена на средней из плат TR, т.е. TR B.

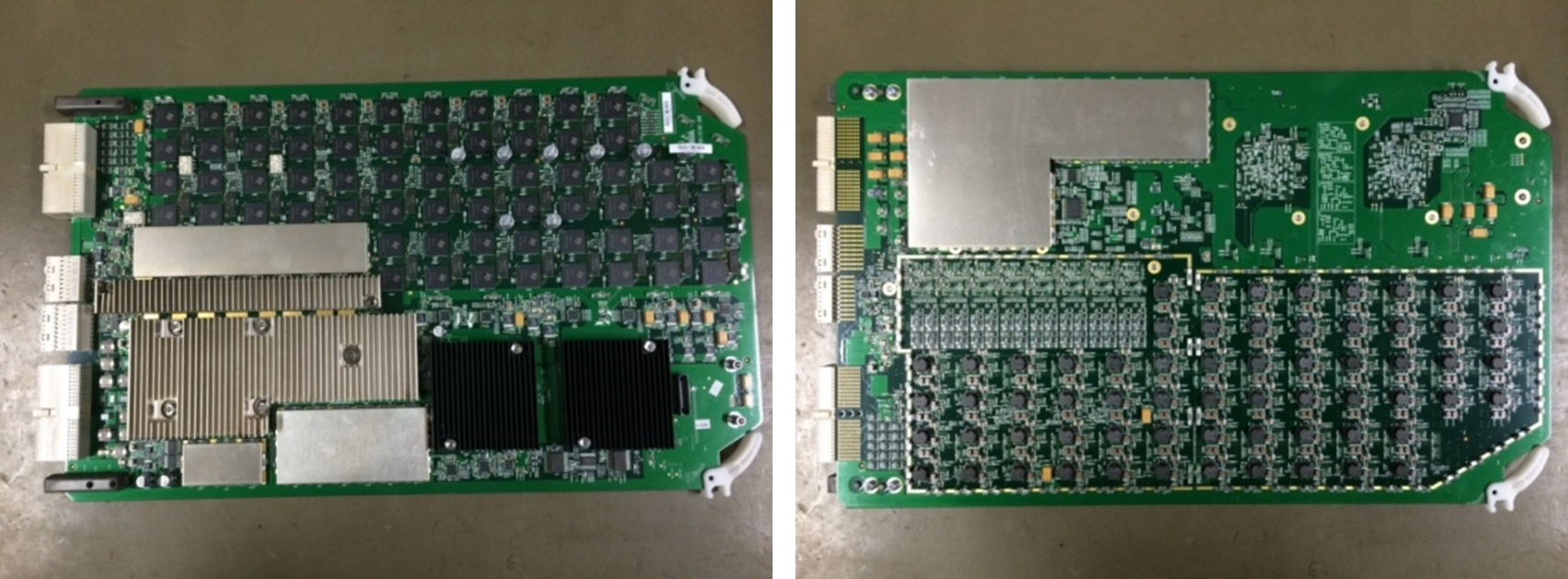

TR Board
CW Board

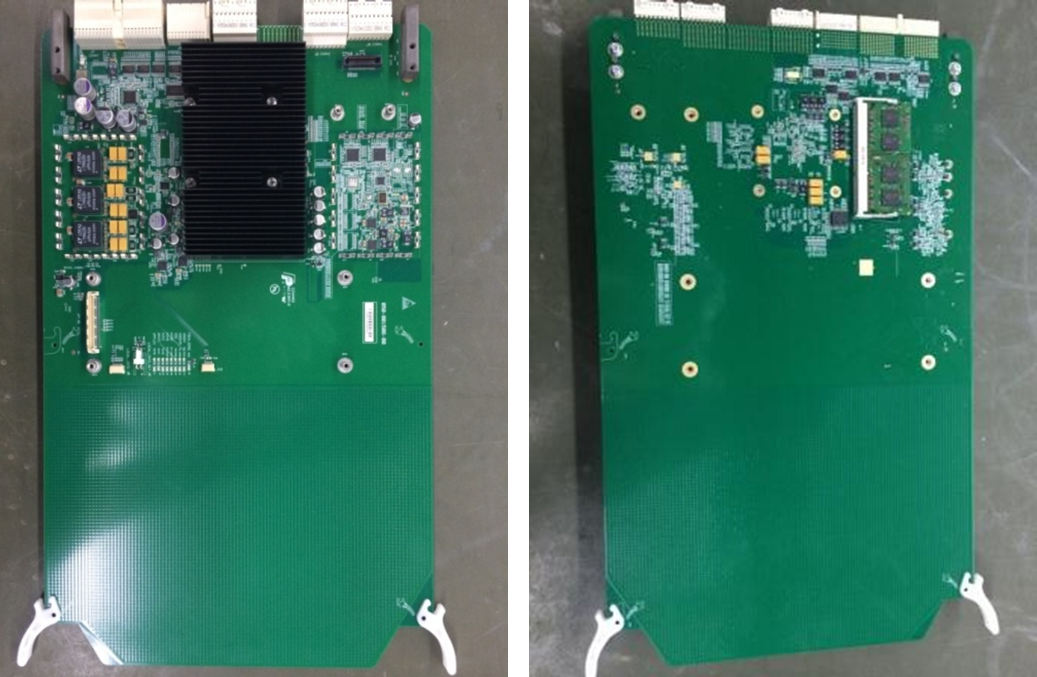

Ниже представлена плата Engine Board. Она обеспечивает функцию контроля и управления датчиками. На ней имеется слот для размещения 4D/TEE платы.
Engine Board

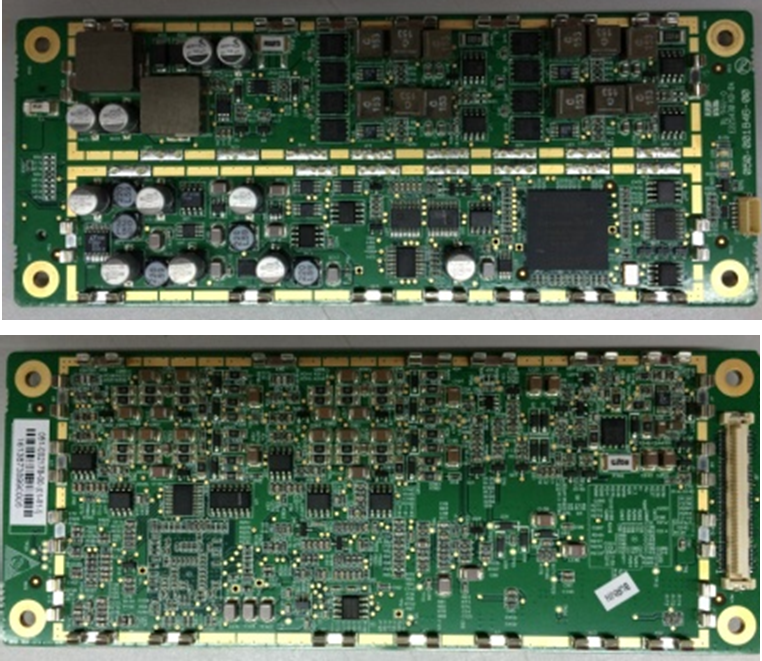

4D/TEE Board
Также к Front-End части относится плата Probe Board и модуль ЭКГ.

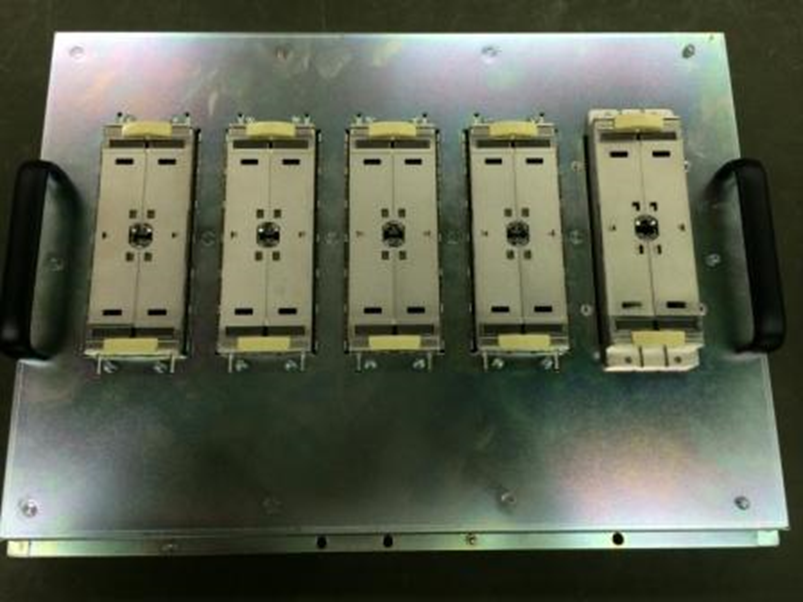

Probe Board

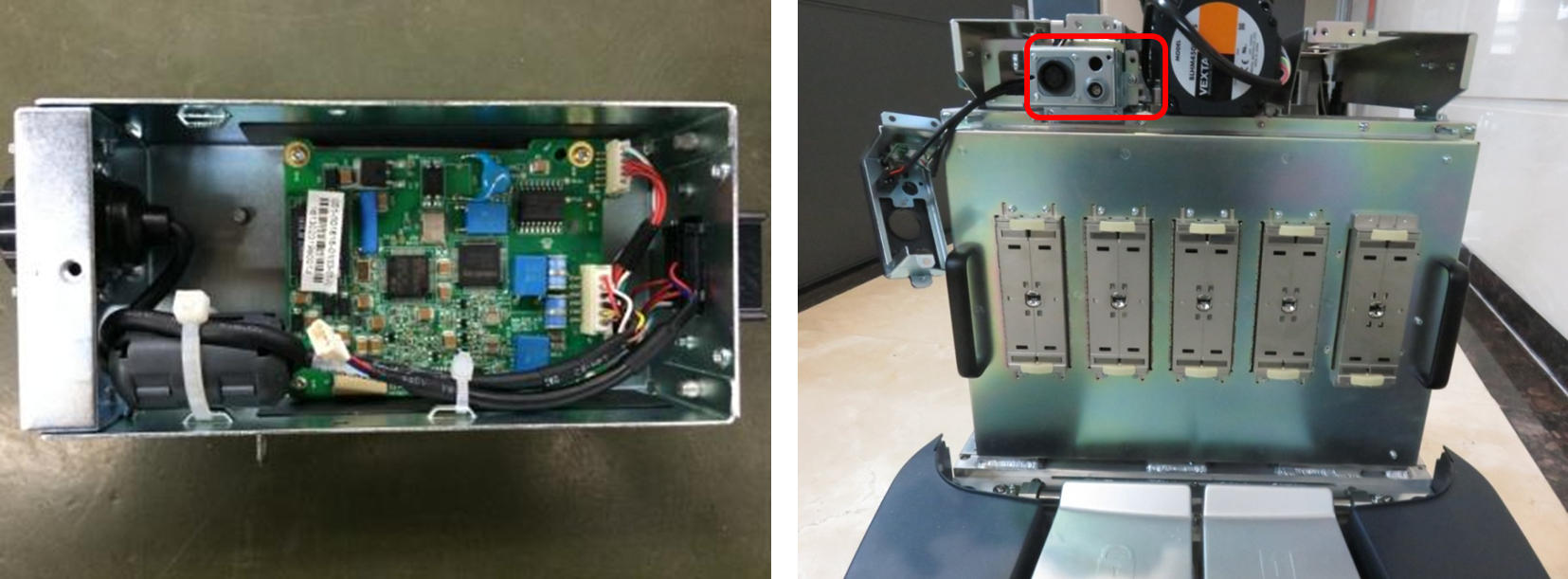

ЭКГ модуль
Перейдем к элементам системы, относящимся к Back-End части.
- DC box
- PHV box
- PC box

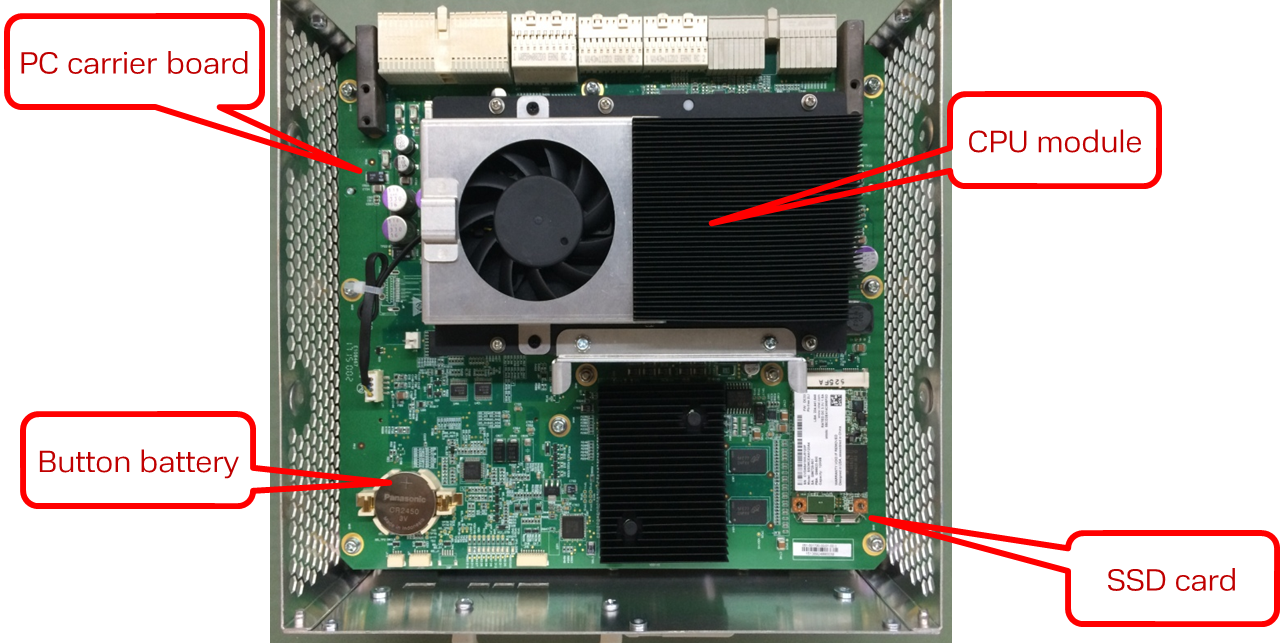

В PC боксе находятся модуль ЦП, память, а также несущая эти модули плата. На ней также находится процессор GPU, отвечающий за воспроизведение графики.
PC box

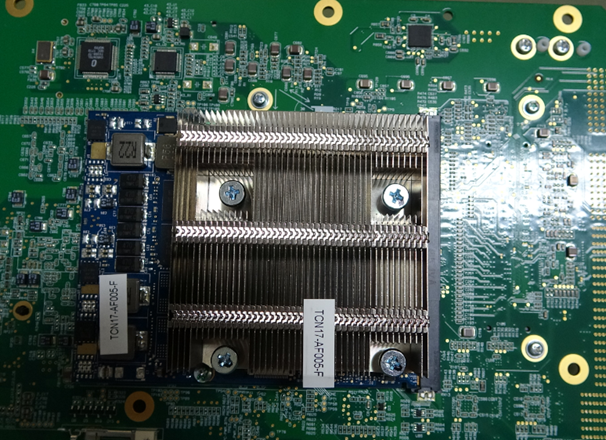

GPU module

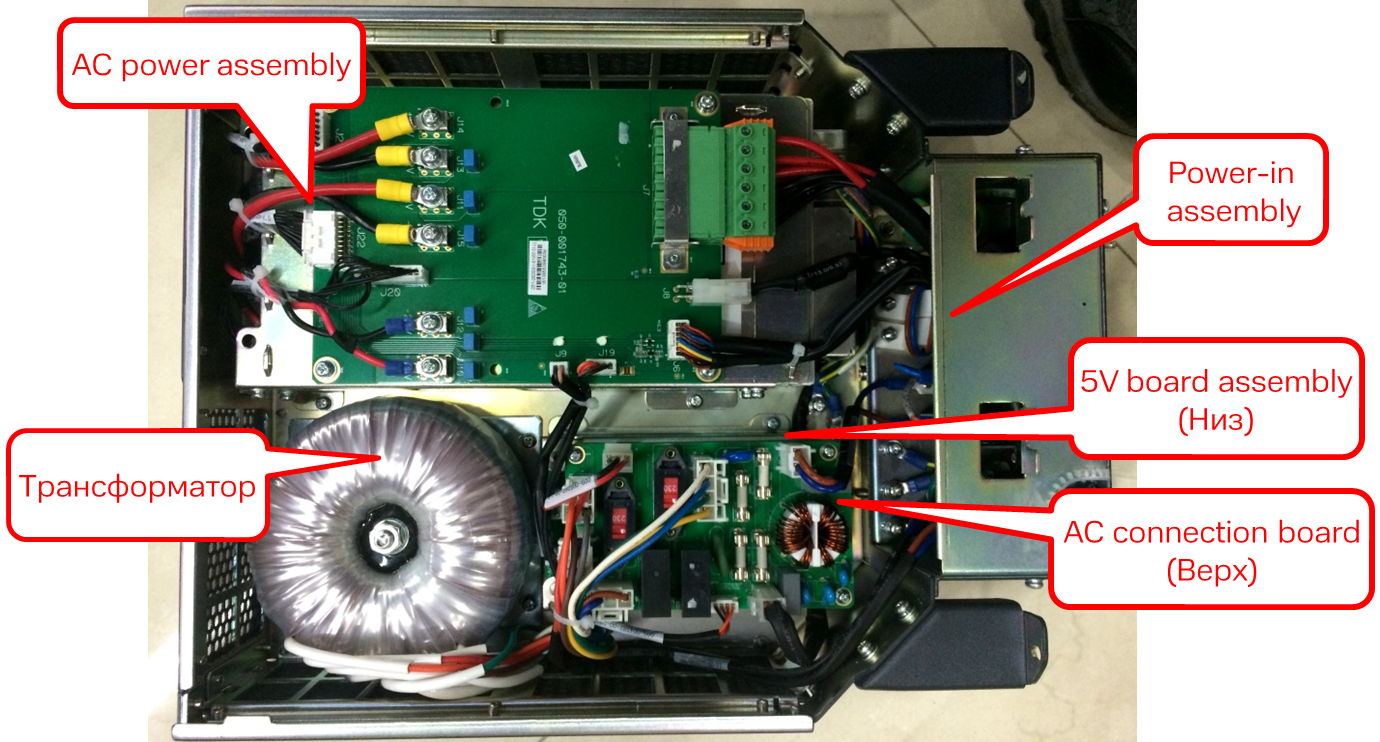

Взглянем на внутреннее строение Power Box
Power Box

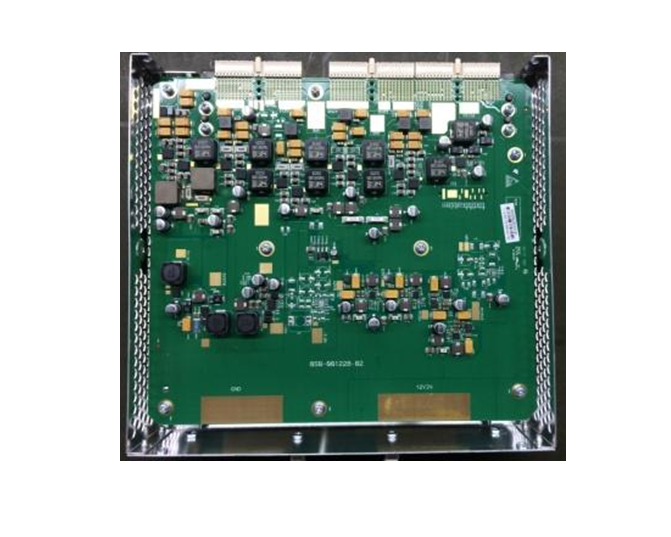

DC-DC Board

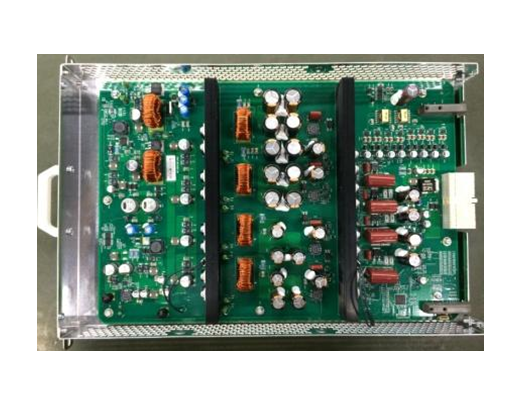

PHV box

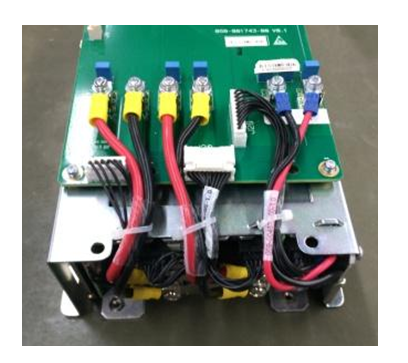

AC-DC модуль

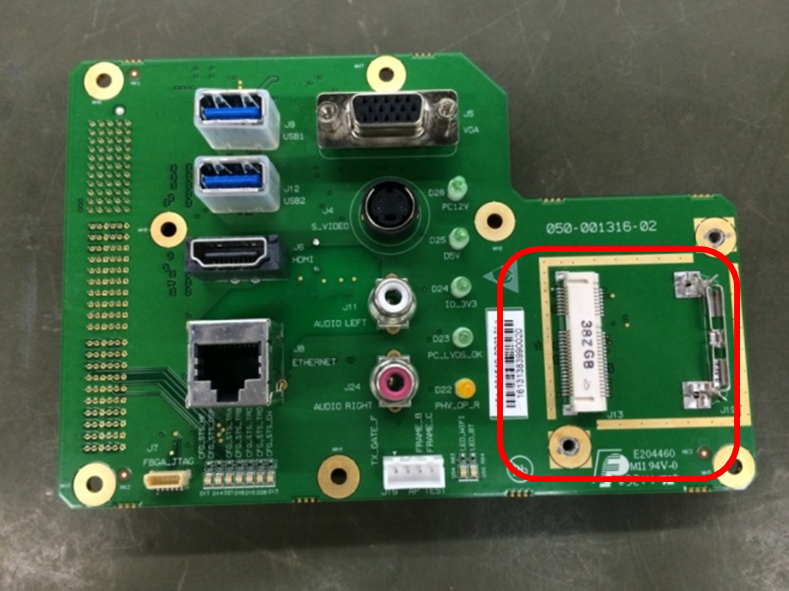

IO модуль и встроенный в него Wi-Fi модуль относятся также к Back-End.
IO Board
В конце немного затронем User Interface. К нему относится панель управления и все, что под ней, монитор и др. Подробнее это отображено на структурной схеме ниже.

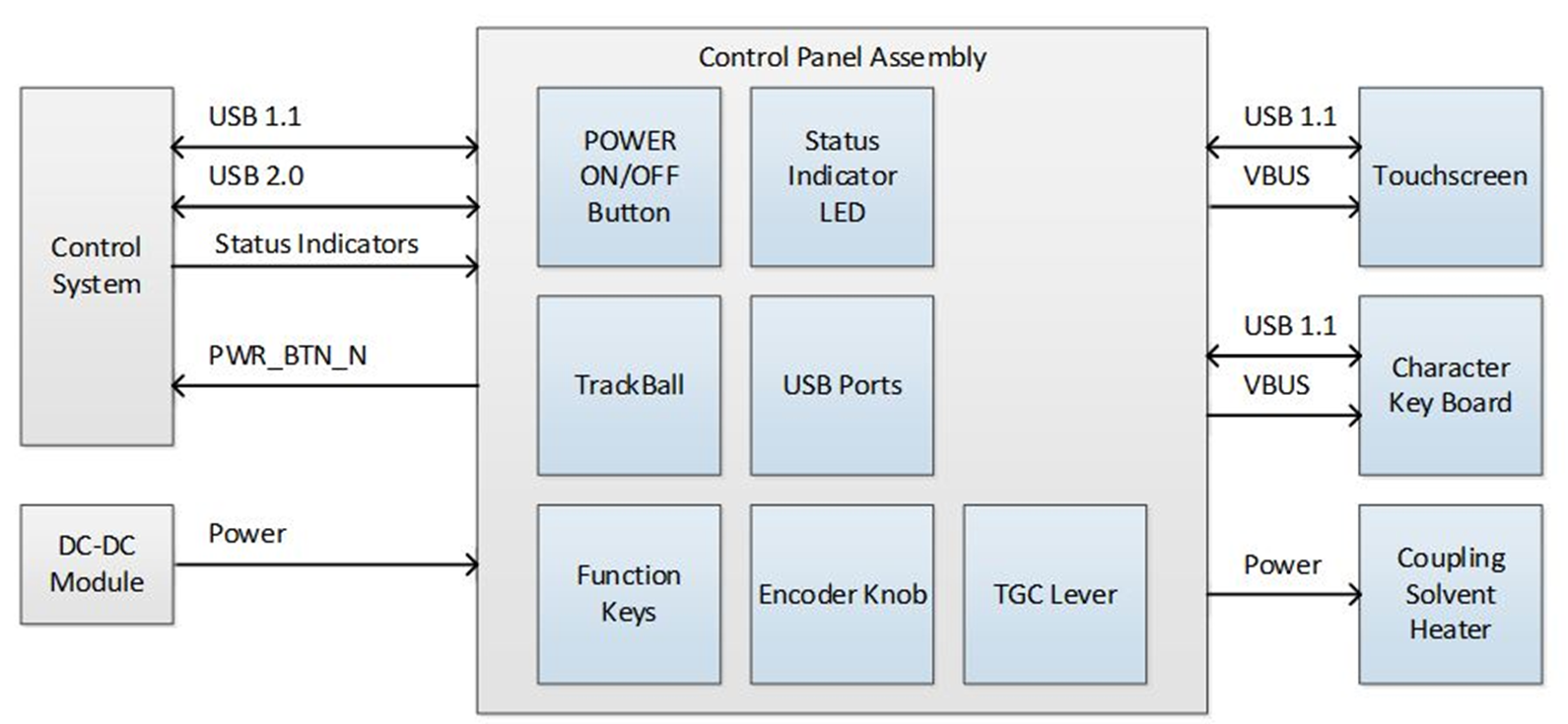

Структурная схема User Interface

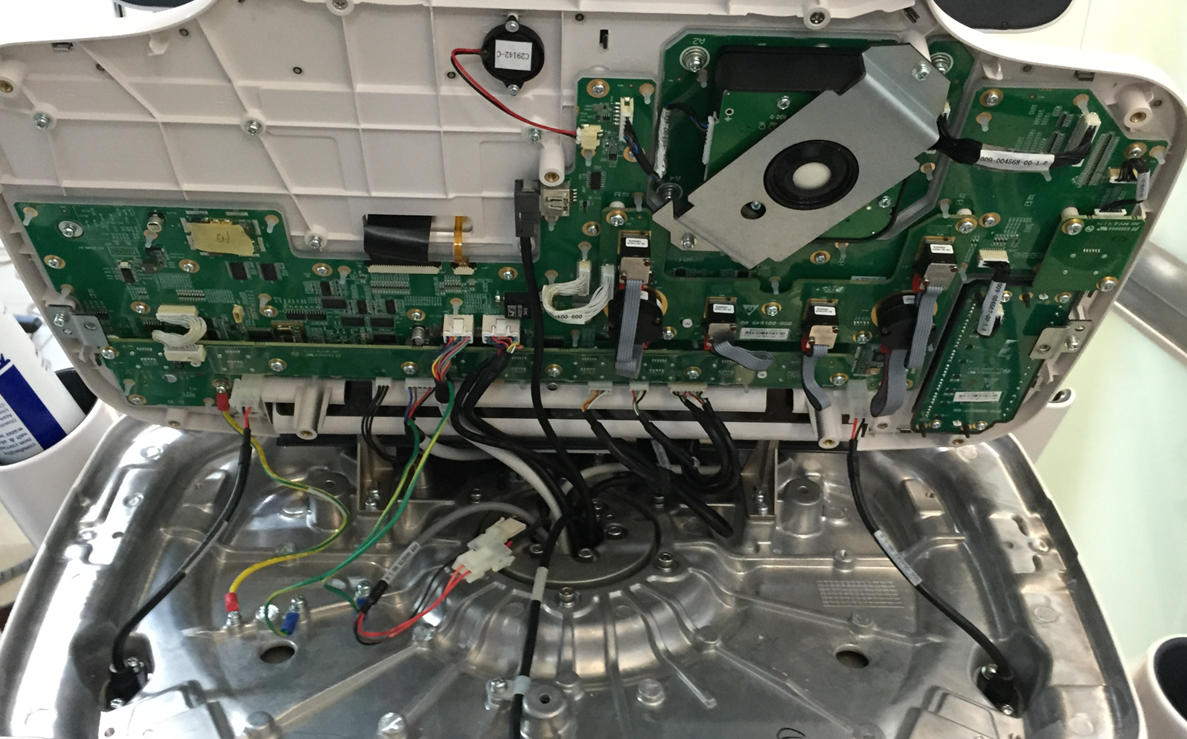

Внутренне пространство панели управления
Таблица запасных частей
Мы немного изменили формат таблицы, теперь вы можете скачать ее по ссылке. Используйте Order Number для заказа.
<a href="https://docs.google.com/spreadsheets/d/1WGGsRoA1cuKxkysqBGYEu8pm1arLhI/edit?usp=share_link&ouid=114402517905965776585&rtpof=true&sd=true">Resona 7 запасные части.xlsx
В следующей части мы начнем изучать типичные неисправности Resona. Оставайтесь с нами, чтобы не пропустить 🙂
